Arctic Cooling ATI Silencer 4
Novemberi bajnokunk, a Zalman ZM80D-HP új kihívókra talált: az Arctic Cooling ATI Silencer 4, a Cooler Master CoolViva, a GlacialTech NorthPole 1000 és a Zalman ZM700Cu négyese próbálkozik a trónfosztással.
Ősszel a Thermaltake Giant III csak hajszállal - és hangos hűtésének köszönhetően - maradt alul a Zalman ZM80D-HP-vel szemben; lássuk mi a helyzet a piac többi résztvevőjével.
Arctic Cooling ATI Silencer 4
Hirdetés
A svájci illetőségű, hűtőkkel foglalkozó vállalatot extrém megoldásairól ismerhetjük. Videokártyákhoz két hűtősorozatot forgalmaz, ATI és NV Silencer néven. Mivel tesztkártyánk egy Radeon X800 Pro volt, ezért az ATI Silencer 4-et vettük górcső alá. A termék elismertségét jelzi, hogy két nagy ATI kártyagyártó, a HIS és a Sapphire is ezt a hűtőt használja exkluzív kártyái hűtésére. A HIS Excalibur IceQ és a Sapphire Toxic VGA-k közkedveltek a tuningosok körében.
A Sapphire és HIS videokártyákat gyárilag Arctic Cooling Silencer 4 hűti
Az ATI Silencer csomagolásának érdekes része a hat év garanciát jelző felirat. Vajon hol lesznek már hat év múlva a Radeon X800-ak...? A hátoldalra jutottak az impresszív teljesítmény-összevetések a gyári hűtéssel, hamarosan meglátjuk, ezek mennyire bizonyultak valósnak.
A készlet szerencsére nem "sokcsavaros, nehezen összeépíthetős". Négy csavar van beépítve a GPU-oldali rézlemezbe, hozzájuk tartozik négy anya és két alátét. Kapunk még egy adag hővezető pasztát és egy AC matricát.
A hűtés alapja egy vastag rézlemez, melyen külön helyet alakítottak ki a GPU-nak és a memóriáknak is. A lemezre egy alumíniumbordát rögzítettek (feltehetőleg ragasztva), amit a műanyagházban vezetett levegő hűt. A légáramlásról egy 72 mm-es, percenként 2200-at forduló ventilátor gondoskodik, mely a számítógép házából húzza be a levegőt, és a gép hátulján tolja ki. Kerámia csapágyazást kapott, talán ez a hat éves garancia titka.
A szerelvény elfoglalja az AGP-vel szomszédos PCI aljzatot is, de még a következőbe sem érdemes bővítőkártyát rakni. A felszerelés zökkenőmentesen zajlott, a csavarokra helyezett kártyát masszív hátoldali alumíniumlemez támasztotta, melyet az anyákkal tudtunk megfeszíteni. A ventilátor háromtűs tápcsatlakozóját a videokártyára kellett csatlakoztatni.
A szerelés befejeztével a gépbe raktuk a kártyát egy kis izzasztásra.
| Termék megnevezése | Arctic Cooling ATI Silencer 4 |
| Borda mérete | Aktív GPU hűtő: 218,5 x 100 x 31 mm Passzív RAM hűtő: 190 x 95 x 20 mm |
| Tömeg | Aktív GPU hűtő: 332 gramm Passzív RAM hűtő: 64 gramm |
| Ventilátor mérete | 72 mm |
| Ventilátor fordulatszáma | 2200 rpm |
| Forgalmazó | TTS Kft. |
| Kiskereskedelmi ára | 6700 Ft |
Cooler Master CoolViva
Cooler Master CoolViva
A Cooler Master egyedüli videokártya-hűtője, a CoolViva csomagolása alapján nem tűnt túl nagynak, de a kibontás után egy igazi, hőcsöves építőkészlet került asztalunkra.
Csavarból ezerfélét kaptunk, a GPU-blokkok kialakítása a Thermaltake Giant III-ra, a bordák színe és formája pedig a Zalman ZM80-ra emlékeztetett, ennek fényében talán a teljesítménye is hasonlóan jó lesz!
A felszerelés előtt (de még jobb, ha beszerzés előtt) tisztázni kell, hogy elfér-e a hűtő számítógépünkben. A kérdéses pont az AGP (vagy PCIe) slot távolsága az északi hídtól. Mint a CoolViva weboldalán található kép is illusztrálja, minimálisan 2,5 centiméter szabad helynek kell lennie a két alkatrész között, hogy beférjünk.
Az összeszerelést részletes útmutató és könnyen értelmezhető ábra segíti
A bordákat és a hőcsövet tartó blokkok felfogatásban is hasonlítanak a Giant III-ra, a rögzítősíneken csúsztatható fülek tág tartományban állíthatóak (fel lehetne próbálni a 6600 GT AGP-re!). A GPU-oldali blokk kellemes polírozást, a hátsó rész pedig a kártya felőli oldalára szigetelőréteget kapott.
Az első blokkot a kártya hátoldalán gumialátétekre tekert csavarokkal rögzítettük, melyek egyben a hátsó elem stabilizálói is.
A hátsó blokkot felhelyezve újabb két csavarral rögzítettük a szendvicset. Jó pont, hogy a záróelemek kézzel is meghúzhatóak, így érzéssel adagolhatjuk a leszorítóerőt.
Pasztázás és a hőcső beillesztése után már csak a bordákat kellett felcsavarni; a GPU oldalán négy, a hátoldalon hat menet van előkészítve a blokkokon. A rögzítés egyszerű volt és stabil.
A GPU-oldali bordára csúsztatható a 60 × 60 × 10 milliméteres ventilátor műanyag tartószerkezete, mely ugyan sikkes, de jobb lehetne a hatásfoka, ha a lapátjait szabadabban hagyták volna. Áramot külső háromtűs csatlakozóról tud felvenni az alaplapról, csapágyazása golyós.
Összeszerelve tényleg széles hűtési megoldást kaptunk, a szomszédos PCI foglalatot itt sem érdemes használni.
| Termék megnevezése | Cooler Master CoolViva |
| Borda mérete | kétszer 120 × 82,6 × 13 mm |
| Tömeg | 230 gramm |
| Ventilátor mérete | 60 × 60 × 10 mm |
| Ventilátor fordulatszáma | 2500 rpm |
| Forgalmazó | Expert Computer |
| Kiskereskedelmi ára | 5050 Ft |
Glacialtech NorthPole 1000
GlacialTech NorthPole 1000
Szintén első VGA-hűtős debütáns a 2001-ben alapított GlacialTech, amely arról híres, hogy kevesebb anyagból, sokkal egyszerűbben és olcsóbban szállítja ugyanazt a hűtési teljesítményt, mint konkurensei. Ezzel a filozófiával készült a NorthPole 1000 is.
A dobozon harsány piros felirat hirdeti, hogy 15 dBA a hangja és hogy ez a legjobb videokártya-hűtési megoldás, a hátoldalon pedig szerelési útmutató és technikai paraméterek találhatóak, azonban sokkal érdekesebb a csomag tartalma.
A hűtőrendszer két részből áll; a hőcsövekkel támogatott borda a kétoldalas megoldásokhoz képest kicsinek tűnik, de a különálló hátlapi elemet elfoglaló, kétventilátoros hűtőegység bizalomgerjesztő. A mellékelt csavarokat elnézve a felszerelés is várhatóan zökkenőmentes lesz. Jó pontot érdemel a sokféle rögzítésre szolgáló csavarmenet.
A ventilátoros elem elnyerte tetszésünket, a két lapátos valóban hangtalanul teszi a dolgát, áramot háromtűs alaplapi és négytűs tápos csatlakozón keresztül is kaphatnak.

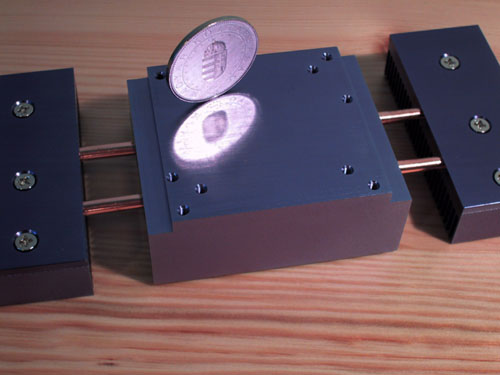

A bordára visszatérve, a GPU-val érintkező felülete ugyan nem polírozott, sőt festett, de kellően sima. A hőcsövek helyzetét és rögzítését érdekesnek találtuk. A szokásos módszer az, hogy a csövek egyik végét melegítjük, onnan a másik végére vándorol a meleg, ezzel szemben itt a cső közepét melegíti a GPU, és a két végén található a lehűlést segítő rész. A cső behelyezése is újszerű, eddig bepasztázott és csavarokkal megszorított megoldásokat láttunk, de a GlacialTechnél a heatpipe feltehetőleg hőtágulásos trükkel került az alumíniumbordába. A megoldásról nekünk a pasztázatlan processzor jutott az eszünkbe, de majd meglátjuk a mérések során.
A külső bordarészeknél már csavarozásos rögzítést találtunk, ismét hővezető anyag nélkül, ez már végkép nem tetszett: mi van, ha az alumíniumborda és a rézcső görbülete nem maradéktalanul egyforma? Ez is kiderül majd, csak szereljük össze!
A szerelés pofonegyszerű volt: ráraktuk, rácsavaroztuk, és már készen is állt a bevetésre.
A behelyezésnél voltunk csak bajban, ugyanis a borda elfoglalta az AGP csatlakozó melletti PCI-t, a ventilátoros elem pedig a következőt, így hangkártyánk és TV tunerünk már csak szűkösen fért el, a ventilátorok lélegeztetése érdekében eggyel lejjebb is költöztettük őket.
| Termék megnevezése | GlacialTech NorthPole 1000 |
| Borda mérete | 70 × 160 × 29 mm |
| Tömeg | 260 gramm |
| Ventilátorok mérete | 80 × 80 × 15 mm |
| Ventilátorok fordulatszáma | 1300 rpm |
| Forgalmazó | Senerit Hungary |
| Kiskereskedelmi ára | 6900 Ft |
Zalman VF700-Cu
Zalman VF700-Cu
A hűtőket ismerőknek nem kell bemutatni a Zalman nevet. A hőcsöves ZM80D-HP már tesztlaborunkban is bizonyított, de a processzorok hűtésére kifejlesztett 7000-es, majd a 7700-as sorozatnak sincs szégyenkeznivalója, csak a legnagyobb, hőcsöves óriáshűtők tudták maguk mögé utasítani. A VF700 jelzésű videokártyahűtő család éppen a hétezresek sikereire épít, tőlük kölcsönözte formáját és ventilátorát. Hagyományosan kétféle kivitelben kapható (alumínium és réz keveréke, valamint tiszta réz), mi a teljesen réz VF700-Cu-t izzasztottuk.
A Zalman új termékét is viszontláthatjuk sorozatgyártású kártyákon, melyek közül a legizmosabb a Sapphire Radeon X800 XL ULTIMATE, de teljesen alumínium kivitelben a Galaxy is alkalmazza GeForce 6600 sorozatán.
A Sapphire Radeon X800 XL ULTIMATE már gyárilag 700-as Zalman hűtőt kapott
Nézzük a külsőségeket:
A doboza szerint nagy teljesítményű, ultra halk hűtő - kíváncsian várjuk. A készlet itt sok elemű, a memóriabordáknak kimondottan örültünk.
A központi rézborda kialakítása formabontó, egy félig megborotvált napraforgóra hasonlít, melynek közepében a Zalman processzorhűtőkről ismert ventilátor forog kettős golyóscsapágyon. A fordulatszám kétféle lehet; csöndes (silent) módban 1350-et, normálban 2650-et fordul a lapátkerék percenként.
A polírozást rendben találtuk - példaértékű.
A sok alkatrész ellenére a felszerelés problémamentes volt, először a GPU oldalára és a hátoldalra is két-két támasztócsavart tekertünk...
...majd az elöl lévőkre a hűtőt, a hátsókra pedig az egyensúlyozó elemet csavaroztuk.
Ahogyan a Zalman oldala és a Galaxy kártyái szemléltetik, a hűtő AGP foglalatos GeForce 6600GT képmegjelenítőkre is felszerelhető, a HSI chip nincs útban, de a memóriabordáknak már nem marad hely.
GeForce 6600GT AGP kártyákra is rámennek a 700-as Zalmanok

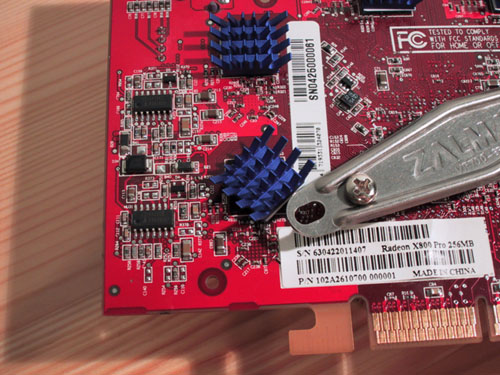

A hátoldali memóriabordák felszerelésénél egy kis akadályba ütköztünk: a hátsó stabilizáló elem pereme miatt az egyik „sündisznót” csak elforgatva tudtuk felhelyezni.
Íme az elkészült mű:
A beszerelésnél ismét a borda mérete keserítette meg életünket, a három centiméteres magasság miatt megint költöztetni kellett kiegészítő kártyáinkat.
| Termék megnevezése | Zalman VF700-Cu |
| Borda mérete | 91×126,4×30 mm |
| Tömeg | 270 gramm |
| Ventilátor mérete | 75 mm |
| Ventilátor fordulatszáma | 1350 vagy 2650 rpm |
| Forgalmazó | Co-Run Computer és Pixel |
| Kiskereskedelmi ára | 7300 Ft |
Tesztelés
Tesztelés
Elérkeztünk a nap fénypontjához, a teszteléshez; most majd eldől, hogy megmarad-e a Zalman ZM80D-HP koronája! Tesztkonfigurációnk ismerős lehet a karácsonyi heat-pipe bemutatóból:
- Asus P4P800 DeLuxe
- Intel Pentium 4 2,6 GHz
- 2 × 512 MB GEIL DDR400 Value Series RAM
- Gigabyte Radeon X800 Pro 16 futószalaggal 475/520 MHz-es órajeleken
- Thermaltake Xaser II 5000 Plus ház
- Thermaltake Aquarius II vízhűtés házi radiátorral
Először a hűtők hangját állítottuk rangsorba. Mivel nem hiszünk a gyári adatoknak, és az ATI Silencer 4 0,5 sonos értékével sem tudtunk mit kezdeni, fülünkre hagyatkoztunk. Egyértelmű győztes a passzív Zalman ZM80D-HP, utána következik a GlacialTech NorthPole 1000, melynek két ventilátora meglepően halk, még egy jobb minőségű tápventilátor is elnyomja a hangjukat. Harmadik helyen végzett a Zalman VF700 silent állásban, őt követte minimális lemaradással a ZM80D-HP megtámogatva az OP1-es ventilátorral. Utánuk jön csak az Arctic Coolink ATI Silencer 4, melynek hangja már egy kis füleléssel kihallatszott a vízhűtéses házból. A CoolViva kis ventilátorának nem a hangossága, inkább a hangszíne volt zavaró. Még a jól hallható normál sebességen jártatott VF700, és kicsivel hangosabb OP1 normálon is jóval csendesebbek voltak a gyári hűtésnél.
Lássuk a teljesítményadatokat!
Izzasztáshoz FarCry-t használtunk 1600×1200-as felbontásban 4×AA és 16×AF mellett, közben a GPU és a videokártya felületi hőérzékelőjét figyeltük. Az öt másodpercenként elmentett adatokat grafikonba foglaltuk, és a jobb áttekinthetőség érdekében kicsit eltoltuk őket az időben. Íme, a GPU eredmények hármasával:
Először a régi bajnokot, a ZM80D-HP-t mértük le passzívan, majd az OP1 ventilátorral kiegészítve, csöndes és normál üzemben. Passzívan is sikerült 60 fok alatt tartani a GPU-t, a halk ventivel kicsivel 55 fok fölött tetőztünk, a hangos ventilátorral pedig éppen hogy csak belekarcoltunk az 50 fokba.
A következő grafikonon három kihívót láthatunk: ATI Silencer 4, CoolViva, NorthPole 1000. Az északi sarok alatt nem melegedett a grafikus mag 55 fok fölé. Két hangtalan ventilátorával picivel jobban teljesített, mint a közel másfélszer akkora ZM80D-HP egyetlen halk lapátosával. A normál állású hőcsöves Zalman már egyértelműen jobban teljesít a GlacialTech versenyzőjénél, de hangja jelentősen nagyobb. Érdekes módon a CoolViva alapból magasabb hőmérsékletről indul. Terhelés alatt picivel 55 fok fölé mászott a GPU hőmérséklet; szinte ugyanígy teljesített az ATI Silencer 4 is.
Harmadik körben a lármás gyári hűtés és az újonc Zalman VF700-Cu szereplése látható. Az új üdvöske teljesítménye több, mint meglepő! Ugyan nem használ divatos heat-pipe-ot, mégis, silent állásban is 55 fok alatt tud maradni, amivel még a csöves nagytestvért is megelőzi, és a NorthPole-lal egy szintet fut . Hangos üzemmódra kapcsolva pedig egyértelmű a győzelme – a képzeletbeli higanyszál alig szaladt 45 fok fölé!
Ám nézzük meg azt is, mi a helyzet a felszínen, ugyanis a videokártya felületi hőmérséklete a többi alkatrészre nézve is fontos. Mit ér a langyos grafikus kártya, ha a processzor, alaplapi chipkészlet vagy a memória megsül tőle?!
A ZM80D-HP hatalmas méretével és két hőelosztó csövével némán 50 fokon tartja a kártyát, de az OP1-es ventilátor még lejjebb tolja a hőmérsékletet. Halk módban 42 fokot, normálban kellemes 35 fokot sugároz a kártya, többi alkatrészünk biztonságban lehet tőle.
A NorthPole 1000 alig lépi túl a halk ventilátoros, hőcsöves óriás 42 fokát, de hangban alatta marad. Az ATI Silencer 4 50 fok alatti felületi hőmérséklete is elfogadható. Az ATI Silencer 4 érdekessége, hogy kihűlési folyamatának volt olyan szakasza, amikor a kártya felülete melegebb volt a grafikus magnál. Ennek oka a hátsó panel felmelegedése, melyet a vízhűtéses központi processzor és passzív északi híd miatt semmilyen szellő nem ért el. A CoolViva ebben a versenyszámban alaposan lemaradt, 55 fokos volt alatta a grafikus kártya. A hat centis légkavaró nem tudja kellő hatékonysággal eltávolítani a meleget.
A Zalman VF700-Cu felületi hőmérsékletben már nem tudta legyőzni hőcsöves földijét, halk állásban egészen az ultracsendes NorthPole 1000 mögé szorult. Hangosan kerepelve 39 fokon tartotta Radeonunkat, ami félúton van a hangosabb állású ZM80D-HP és a továbbra is csendes, GlacialTech hűtő között.
Értékelés
Mielőtt verdiktet mondanánk, ki kell emelni, hogy a tesztelt hűtők legalább tizenkét fokkal hidegebben tartották a grafikus kártya forró magját, mint a referenciahűtő, hangerejük pedig kivétel nélkül alacsonyabb volt annak zajánál, emellett a legdrágábbnak az ára sem haladta meg egy izmos, tizenhat futószalagos VGA árának tíz százalékát. Komoly grafikus kártyához ajánlott komoly hűtést is beszerezni, főleg akkor, ha tuningolni is szeretnénk. Persze arról azért ne feledkezzünk meg, hogy a tuningolás és a gyári hűtő házilagos cseréje akár garanciavesztést is okozhat. Lássuk az értékelést:
Értékelés
Ha bokszmeccsen lennénk, most a címvédőnek adnánk a bajnoki övet, de ez most nem bunyó. A Zalman ZM80D-HP-t több esetben is letaszították a trónról, volt nála halkabb, hidegebb, de vitathatatlanul jól teszi a dolgát. Előnye, hogy lehet hangtalan és közepes teljesítményű, csendes és jól dolgozó vagy hangos és hűs. Hátránya, hogy 7600 forintos árával drágább vetélytársainál, és a teljesítmény záloga, az OP1-es ventilátor, további 1950 forintba kerül. Továbbra is különösen ajánlott címet érdemel. Főleg azok járnak jól vele, akik egyszer hangtalanságot, másszor csúcsteljesítményt akarnak.
Az új Zalman VF700-Cu jó köröket futott. Teljesítménye – különösen a GPU-ra nézve – kiváló, hangereje is elfogadható halk állásban. Mindezért 7300 forintot kell fizetni, ezért különösen ajánlott minősítést érdemel. Legjobb vétel izmos tuninghoz.
A GlacialTech NorthPole 1000 formájával hozta a gyártó különcségét, hangtalanságával pedig a dobozon hirdetetteket. A némileg zajosabb, silent állású Zalmanokkal könnyedén felveszi a versenyt, a rendszert is hűvösen tartja, zajongás nélkül. 6900 forintos árával különösen ajánlott azoknak, akik a kiváló hűtés mellett csendes rendszert szeretnének, amelyiken nem kell kapcsolókat nyomogatni, szabályzókat tekergetni, és nem terveznek kettőnél több PCI-s bővítőkártyát.
Az Arctic Cooling ATI Silencer 4 volt tesztünk legnagyobb résztvevője, a ZM80D-HP-nél is nehezebb, de olcsóbb (6700 Ft). Ha a hátsó lemezt rézre cserélnék, és kapna megfelelő légáramlatot, biztosan jobban teljesítene, de így sincs szégyenkeznivalója. A GPU melegét kitolja a ház hátulján, ezért ajánlott.
A Cooler Master CoolViva volt az összevetés legkönnyebb tagja, 230 grammot nyom. A rendszerre ugyanolyan hatással volt, mint kártyánk gyári hűtése, a GPU-t még elfogadható hőmérsékleten tartotta. Kedvező ára miatt (5050 Ft) közepes teljesítményű grafikus kártyákhoz ajánlott.
 |
 |
| Zalman VF700-Cu GlacialTech NorthPole 1000 |
Arctic Cooling ATI Silencer 4 Cooler Master CoolViva |
MárK és rudi
Az Arctic Cooling ATI Silencer 4-et a TTS Kft., a Cooler Master CoolViva-t az Expert Computer, a GlacialTech NorthPole 1000-et a Senerit Hungary, a Zalman ZM80D-HP-t, OP-1-et és a VF700-Cu a Co-Run Computer és a Pixel forgalmazza Magyarországon.
