Aopen AK79D Max - újra nForce2

Bevezető

Legújabb cikkünkben ismét egy - AMD-s berkekben nagy népszerűségnek örvendő - nForce2 chipset kerül a PH! vágóasztalára, de ezúttal a Chaintech Zenith 7JNS, Soltek SL-75FRN-L és az Abit NF7 után az Aopen AK79D Max alaplapja lesz a főszereplő.

Az Aopen kishazánkban - egyelőre - nem az alaplapjairól elhíresült márka, pedig látni fogjuk, hogy a cégnek e téren sem kell szégyenkeznie. Termékpalettájukba már 13 különböző nForce2 chipsetes alaplap tartozik, microATX-től kezdve a fullATX-en át számos verzióig. Ezeket a lapokat az egyszerűség és értelmezhetőség kedvéért egy rövid táblázatban felsorolnánk:

nVidia nForce2 IGP [Crush 18G]
Model Name	FSB	Memory	LAN	VGA	SATA	ATA133	USB2.0	1394
AK79G Max	333MHz	DDR400 [PC3200]
AK79G Tube	333MHz	DDR400 [PC3200]
AK79G-1394	333MHz	DDR400 [PC3200]
AK79G-V	333MHz	DDR400 [PC3200]
AK79G-VN	333MHz	DDR400 [PC3200]
MK79G-1394	333MHz	DDR400 [PC3200]
MK79G-N	333MHz	DDR400 [PC3200]

nVidia nForce2 SPP [Crush 18D]
Model Name	FSB	Memory	LAN	VGA	SATA	ATA133	USB2.0	1394
AK79D Max	333MHz	DDR400 [PC3200]
AK79D-1394	333MHz	DDR400 [PC3200]

nVidia nForce2 Ultra 400
Model Name	FSB	Memory	LAN	VGA	SATA	ATA133	USB2.0	1394
AK79D-400 1394	400MHz	DDR400 [PC3200]
AK79D-400 Max	400MHz	DDR400 [PC3200]
AK79D-400V	400MHz	DDR400 [PC3200]
AK79D-400VN	400MHz	DDR400 [PC3200]

Specifikációk

A "szerény" külső ellenére az AK79D Max bizony nagy dolgokat tartogat, hisz rengeteg olyan extra tulajdonsággal ruházták fel (valamint bőséges kiegészítőket és hasznos szoftvereket mellékelnek), ami egyedülállóva teszi ebben a mezőnyben.

A doboz elölről

A doboz hátulról

A mellékelt kellékek

Nézzük is az alaplap specifikációit:

Az alaplap anatómiája:

Az AOpen nem szereti agyoncicomázni alaplapjait, ezért hál'Istennek nem csillog ezernyi színben a lap, de villogó diszkófényeket sem kapunk. A nyák stílusosan fekete színű a három darab memória slottal egyetemben, míg a hat darab PCI slot fehér, az AGP(8x) slot pedig a megszokott barna színt kapta. A floppi és IDE csatlakozók sárga színezetűek.

Az nVidia nForce2 SPP + MCP-T chipset párosa foglal helyet a lapon -- az AK79D Max ezen verziója hivatalosan még nem támogatja 400 MHz-es rendszerbuszt. Mindkét chipset-hídon találunk egy-egy alumínium bordát, hogy minél kevesebbet szenvedjen az nForce2 párosa és persze mi is. Stabilitás jellemzi majd a továbbiakban is a deszkát, hisz a CPU foglalat körül csak úgy sorjáznak a 2200uF-os kondenzátorok.

Bordás nForce2 SPP és MCP-T

2200uF-os kondi bástya

A lap anatómiája, a BIOS

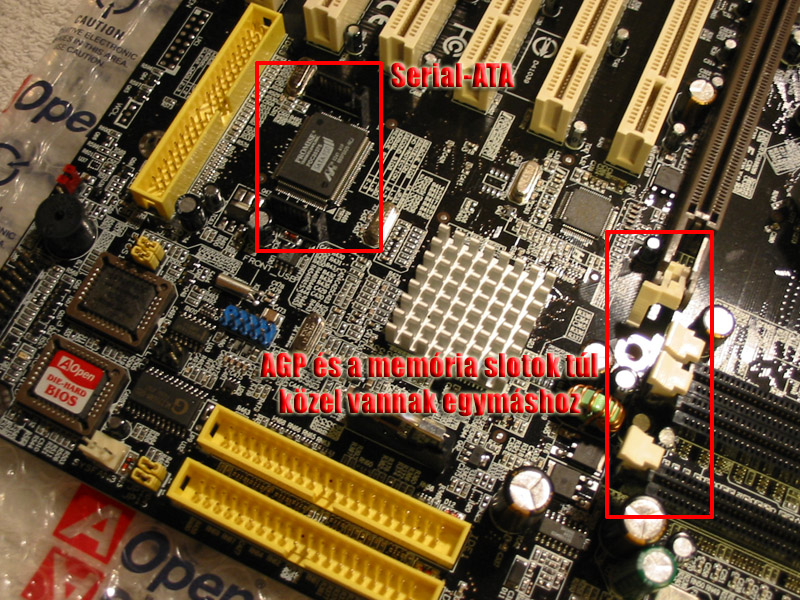

A három darab DDR memória slot túlságosan közel van az AGP-hez, ami igazán akkor jelent gondot, ha videokártyánkat már betettük, ugyanis ilyenkor elzárja a lehetőséget memóriánk ki-beszerelésétől. A déli híd környékén felfedezhetünk még pár csemegét, úgymint a Promise S-ATA vezérlőjét és a hozzá tartozó két darab S-ATA csatlakozót is. Összesen 3db ATA-133 csatlakozót találhatunk a lapon, ami alapból hat IDE eszköz csatlakoztatását teszi lehetővé. Ha ehhez hozzávesszük még a 2db S-ATA meghajtót, akkor láthatjuk, hogy bizony szépen megtömhetjük rendszerünket.

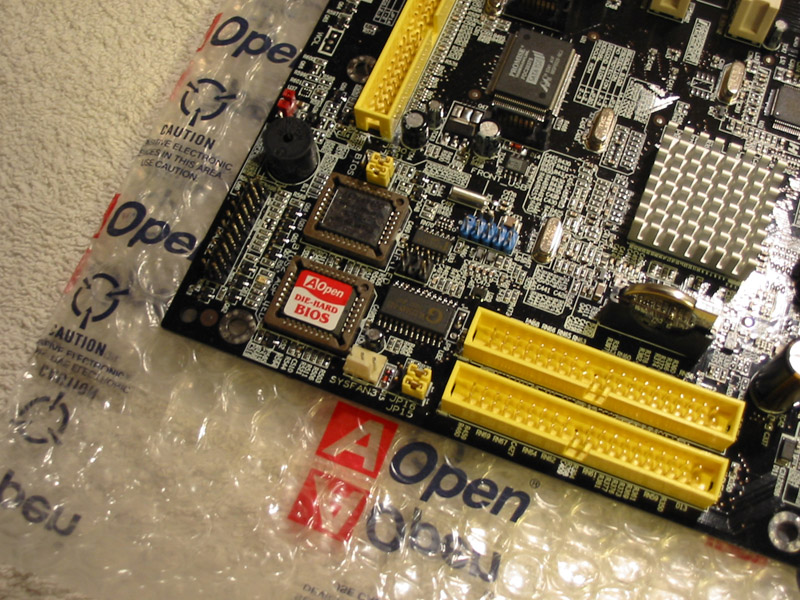

A Gigabyte lapokhoz hasonlóan az AOpen deszkáján is megtalálható a DUAL BIOS, csak itt más elnevezéssel: DIE-HARD BIOS. Ennek mi nagyon örülünk, ugyanis az alaplapok egyik legérzékenyebb része a BIOS, itt kezdődik és - rossz esetben - itt is ér véget minden. A hangot a többi nForce2-es deszkákhoz hasonlóan itt is a Realtek integrált hatcsatornás ALC650 AC'97-es chipje szolgáltatja. Az integrált 10/100-as LAN-ért is az előbb említett Realtek RTL8201BL chipje a felelős.

A BIOS mindig drága avagy "DIE-HARD BIOS"

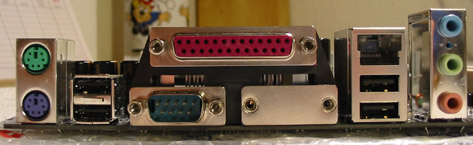

Az AK79D Max hátulján megtalálható az összes szokványos port: PS/2 Billentyűzet / PS2 Egér / USB / LPT1 / COM1 / LAN / Speaker_Out / Line_In / MIC_In, mindez az ATX szabványnak megfelelően. A lapon is találunk rengeteg csatlakozót még, így például: 3db ventilátor, 2db USB, 2db FireWire, S/PDIF, AUX_IN, CD_IN, COM2, GAME, IrDa és Front Audio.

Portok

BIOS és tuning képességek

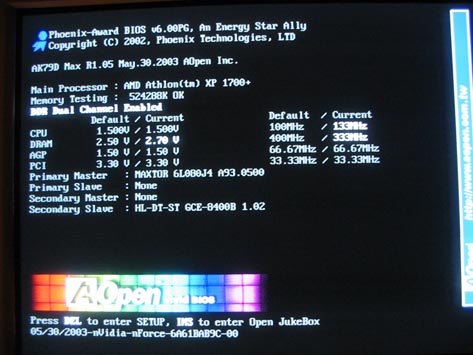

A BIOS tartogat még pár extra tulajdonságot... lássuk is a medvét! Lépjünk nagyot és kezdjük rögtön a boot képernyőnél: a képen is jól látható, hogy e hasznos folyamat közben kapunk pár értékes információt, mint például a CPU/AGP/PCI/DRAM feszültség és frekvencia értékeit (alap/beállított), valamint, hogy aktiválva van-e a Dual Channel mód. A boot képernyő kinézete változtatható, csak le kell töltenünk a nekünk tetsző skint az AOpen weblapjáról és az EzSkin utility segítségével felrakni - mindezt Windows alatt. Ugyanezzel a programmal cserélhetjük az Open JukeBox beépített CD lejátszó kinézetét is, amit az INS gomb lenyomásával érhetünk el boot közben (ilyen is van, örülünk neki, de nem ájulunk el egyelőre).

Hasznos információk

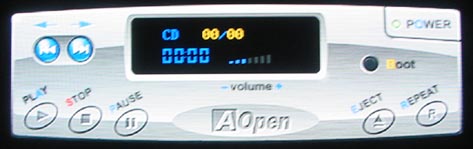

Csak a zene számít - Open JukeBox

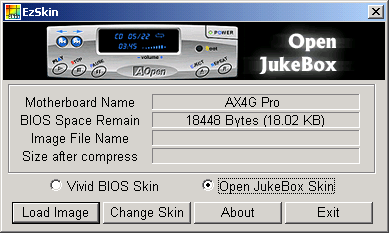

EzSkin utility

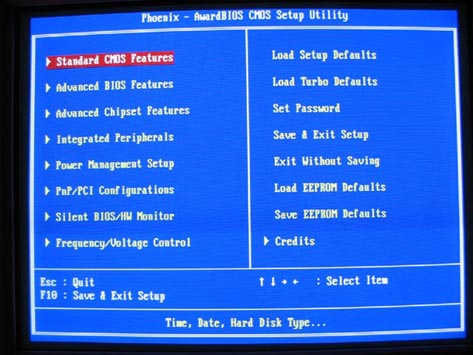

Ideje a BIOS-ba is belépni, amit szokásosan a DEL gomb lenyomásával érhetünk el... bent a megszokott látvány fogad minket, egy-két menüpont kivételével.

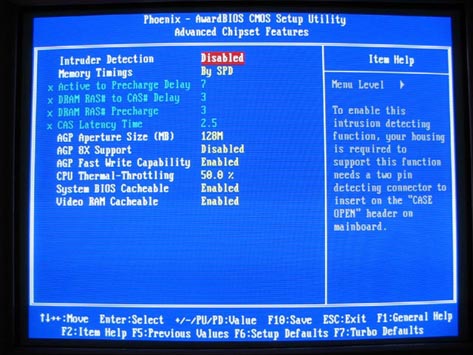

Az Advanced Chipset Features menüpont alatt állíthatjuk DDR memóriánk időzítéseit és pár AGP-re vonatkozó opciót... ez elég karcsú, de több, mint a semmi.

A BIOS (folyt.)

A következő menüpont már érdekesebb, ugyanis a Silent BIOS/HW Monitor-ban nem csak a feszültség értékeket ellenőrizhetjük, hanem az alaplapra csatlakoztatott ventilátorok fordulatszámát is szabályozhatjuk a megfelelő százalék érték megadásával (50%-tól - 100%-ig). Tetszik! Ezt megfejelve az AOpen SilenTek nevezetű programjával már Windowsos környezetben tudjuk tovább szabályozni az értékeket. Nagyon elégedettek voltunk, hiszen ezen feature segítségével könnyebben építhetünk "Silent-PC"-t, így megszabadítva magunkat a fölösleges zajoktól.

SilenTek - egy opció a sok közül

Jöjjön az utolsó menüpont, amit kiemelnénk -- a tuning fanatikusok értékelni fogják: Frequency/Voltage Control. Itt minden fontosabb opciót beállíthatunk, úgymint:

• CPU Bus Frequency: 1 MHz-es léptékkel, 100 MHz-től - 233 MHz-ig állítható
• AGP Bus Frequency: 1 MHz-es léptékkel, 66 MHz-től - 100 MHz-ig állítható
• DRAM Bus Frequency: 50%/60%/66%/75%/80%/83%/100%/120%/125%/133%/150%/166%/200% skálázási módokban (aszinkron/szinkron), variálási lehetőség akad bőven
• CPU Voltage Setting: 1,100 V - 1,850 V-os tartományban, 0,025 V-os léptékkel állítható
• DDR Voltage Control 2,5 V - 2,8 V-os tartományban, 0,1 V-os léptékkel állítható
• AGP Voltage Control: 1,5 V - 1,65 V-os tartományban, 0,05 V-os léptékkel állítható
• CHIP Voltage Control: 1,4 V - 1,7 V-os tartományban, 0,1 V-os léptékkel állítható

Még egy megjegyzés: a PCI és az AGP órajele fixen tartható bármilyen FSB állítása mellett. Tehát minden adott egy egészséges tuninghoz, kivéve egy dolgot, ami nem más, mint a processzor szorzója. Ezt sajnos nem tudjuk állítani, pedig az nForce2 lapok egyik legjobb - opcionális - tulajdonsága a Thoroughbred RevB maggal készült processzorok unlockolása minden beavatkozás nélkül. Ezt a csorbát küszöbölné ki az EzClock nevezetű program, ahol elvileg tudjuk szabályozni a szorzót is. Üröm az örömben, hogy szorzóállítás, majd egy azt követő restart után a rendszer bizony visszaáll eredeti értékeire (kizárólag a szorzó tekintetében, a többi beállítás marad). Egyébként nagyon praktikus programról van szó, hisz az előbb felsorolt értékek szinte bármelyikét tudjuk Windows alól állítani.

EzClock Ver 1.06.05

Megemlítenénk még pár hasznos feature-t. Ezek az EzWinFlash, a WinBIOS Utility és az EzStore. Az első programmal játszi könnyedséggel tudunk BIOS-t frissíteni Windows alól (persze van lehetőség a jó öreg DOS-os frissítési módra is), a másodikkal pedig Windowsunk alatt tudjuk tekergetni a BIOS beállításait. A harmadik utility az oprendszerünk visszaállítására szolgál -- akit bővebben érdekel a téma, kattintson a linkre!

A BIOS és a Windows esete...

Tesztkonfiguráció

Teszteredmények

Processzor és Memória Benchmark eredmények:

Kétféle BIOS beállítás mellett járattuk a processzort és a memóriát. Alapjáratban aszinkron módban, és egy tuningolt szinkron módban (a beállításokat a táblázatban láthatjátok). A stabilitás mérvadója a Prime95 program volt, mely mindkét esetben tökéletesen futott. A processzor tesztelésénél lefutattuk a SiSoft Sandra CPU Arithmetic / Multi-Media benchmarkot. A memória sávszélességét a SiSoft Sandra memory bandwidth benchmarkkal mértük.

AMD XP 1700+ (1,469GHz)
CPU Multiplier: 11x CPU Voltage Setting: 1,5 V AGP Voltage Control: 1,5 V DDR Voltage Control: 2,700 V CPU Bus Frequency: 133 MHz DRAM Bus Frequency: 150% DDR400 (ASync) Memory Timings: By SPD - (RAS)5-(RCD)2-(RP)2-(CL)2.5
AMD XP ~2800+ (2,204GHz)
CPU Multiplier: 11x CPU Voltage Setting: 1,725 V AGP Voltage Control: 1,5 V DDR Voltage Control: 2,700 V CPU Bus Frequency: 200 MHz DRAM Bus Frequency: 100% DDR400 (Sync) Memory Timings: By SPD - (RAS)5-(RCD)2-(RP)2-(CL)2.5

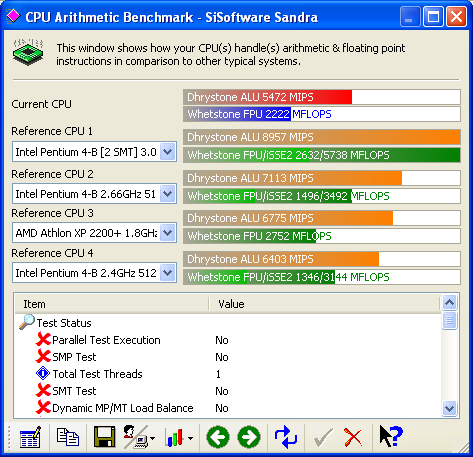

SiSoftware Sandra CPU Arithmetic Benchmark:

11x133 MHz / DDR400 (ASync)

11x200 MHz / DDR400 (Sync)

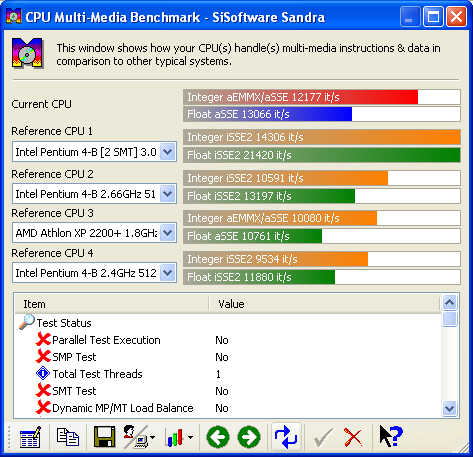

SiSoftware Sandra CPU Multi-Media Benchmark:

11x133 MHz / DDR400 (ASync)

11x200 MHz / DDR400 (Sync)

SiSoftware Sandra Memory Bandwidth Benchmark:

11x133 MHz / DDR400 (ASync)

11x200 MHz / DDR400 (Sync)

Összegzés és értékelés

Az AOpen AK79D Max nForce2-es alaplapja mindenképpen kiemelkedik a mezőnyből, hisz leszámítva a CPU-szorzó állíthatóságát egy nagyon tuningbarát megoldást ismerhettünk meg (aki biztosra akar menni, az várja meg az AOpen AK79D-400 Max-ot). Az AK79D mindezek mellett olyan unikumnak számító extrákkal dicsekedhet, amivel más cégek alaplapjai ebben a kategóriában nem. A lap elég szépen teljesített a tesztekben, és a tuning beállításokkal is végig stabil volt! Mindazoknak ajánljuk tehát, akik nem csak egy jó deszkára vágynak, hanem egy picivel többre is...

Ami tetszett:

• FSB állíthatósága 1 MHz-es léptetéssel 100~233 MHz-es tartományban
• AGP, CPU, DDR, chipset feszültségek állíthatósága
• Fix AGP/PCI órajel
• EzStore, EzClock, EzWinFlash, EzSkin hasznos segédprogramok
• Norton Antivirus 2003
• Halk hűtés (SilenTek)
• Könnyedén konfigurálható BIOS akár Windowsból is (WinBIOS utility)
• Borda mindkét hídon
• DIE-HARD BIOS
• Integrált 10/100-as LAN
• Integrált hatcsatornás hang

Ami nem tetszett:

• Nincs CPU szorzó állítás
• AGP és a memória slotok túl közel vannak egymáshoz

Értékelés: 9/10 - nagyon jó

Copyright by qLa

Az AOpen alaplapokat a Sowah Hungary Kft forgalmazza Magyarországon. A TwinMOS memóriamodulok hazai disztribútora az Expert Computer Kft.
