HD 7750-ből Kaveri IGP-t
Az AMD Kaveri kódnevű lapkájáról már jó néhány alkalommal adtunk hírt, így a fejlesztésnek már viszonylag sok részlete ismert. A Trinity/Richland páros leváltására hivatott APU szinte minden téren hoz újításokat. Az összesen négy x86-os magot magában foglaló két modul immáron a Steamroller elnevezésű mikroarchitektúrára épül, mely a Piledriver továbbfejlesztéséből született. Végleges termék nélkül nem egyszerű behatárolni a több elemében módosított architektúra pontos hatását, de az előzetesen kiszivárgott eredmények ismeretében, azonos órajel mellett nagyjából 10-15% gyorsulásra számíthatunk a közvetlen elődhöz képest.
Az integrált grafikus szekció felépítése is változik, ugyanis a korábbi VLIW4 rendszert a GCN váltja, annak is C.I. elnevezésű utasításarchitektúrája. Hasonló rendszerre épül a Kabini és a Temash kódnevű SoC APU-k IGP-je, az új generációs konzolokban található APU-k integrált grafikus vezérlője, illetve a Hawaii kódnevű cGPU is. Ezen felül a lapka megkapja TrueAudio támogatást, frissül a fixfunkciós UVD dekóder és a VCE enkóder egység is, illetve mostmár a PCI Express 3.0 támogatás is megoldott lesz. Az AMD termékpalettáján a Kaveri lesz az első HSA-támogatással rendelkező termék, bár ennek kihasználásához megfelelő szoftverekre is szükség lesz, melyek megjelenésére általában hónapokat, rosszabb esetben akár éveket kell várni.
forrás: pc.watch [+]

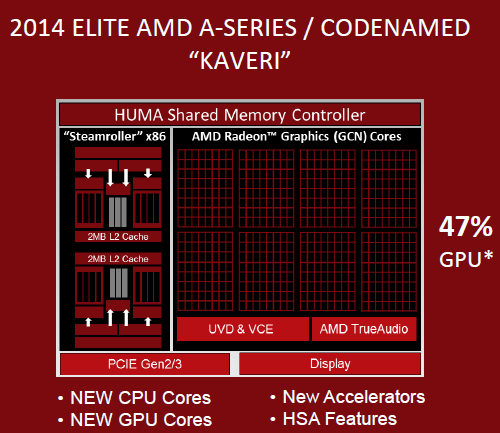

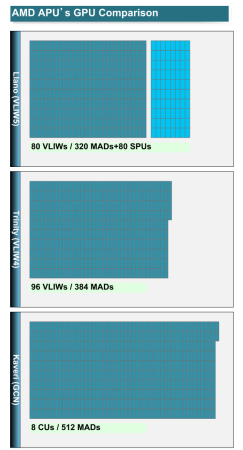

A teljes lapka 47%-át fogja kitenni az integrált GPU, ami 5%-os növekedés a Trinity és Richland 42%-ához képest. Már viszonylag régóta ismert adat, hogy mindez 8 darab CU-t (Compute Unit) takar, ami összesen 512 végrehajtóegységet foglal magában. Ez a szám pontosan megegyezik a Radeon HD 7750 Cape Verde Pro kódnevű GPU-jában található egységek számával. Ahogy korábbi tesztünkben elmondtuk, a Cape Verde 10 CU-t, azaz összesen 640 számolóegységet tartalmaz, amiből két darab CU (128 végrehajtó) letiltásra kerül a HD 7750-ek GPU-ja esetében, így 512 végrehajtóegység, illetve 32 textúracímző és -szűrő marad a 16 ROP mellett. A Cape Verde egy 128 bites memóriavezérlőt tartalmaz, ami egyaránt támogatja a GDDR5, illetve a DDR3 memóriákat is, így a gyártók zöme mindkét típusra épít termékeket.

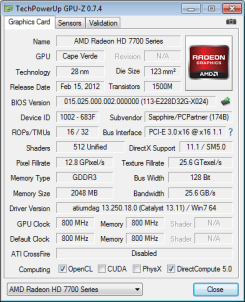

A GPU specifikációjában a DDR3-as és GDDR5-ös modellek teljesen megegyeznek. A maximálisan elérhető memória-sávszélesség tekintetében ez már egyáltalán nem mondható el, hisz míg a DDR3-as modellek az effektív 1600 MHz-en üzemelő chipekkel 25,6 GB/s-os értéket képesek elérni, addig a GDDR5-ös variánsok ennek majdnem triplájából, 72 GB/s-ból gazdálkodhatnak, ami igen nagy különbséget jelent.

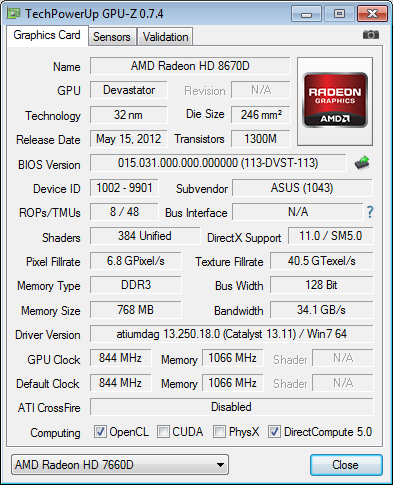

Az A10-6800K IGP-je
A Kaveriről azt is tudjuk, hogy a Richland kódnevű A10-6800K-hoz hasonlóan legfeljebb DDR3-2133 szabványú memóriákat támogat, így az elérhető maximális sávszélesség ezen APU esetében is 33,33 GB/s lehet. A közeljövőben megjelenő modellek GPU órajele is ismert, amit 720 MHz-ben szabott meg az AMD. Ez az érték pontosan 10%-kal, azaz 80 MHz-cel alacsonyabb a HD 7750 GPU-jának üzemi frekvenciájánál.

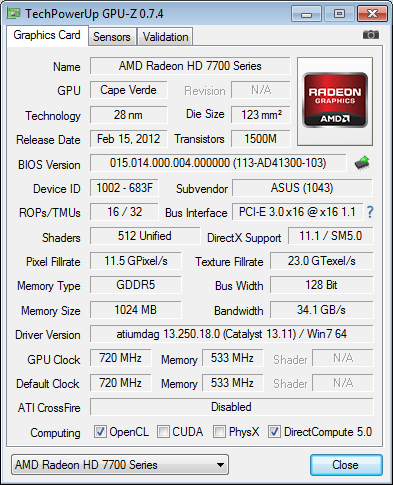

Ezen adatok ismeretében próbáltuk meg szimulálni a Kaveri IGP-jének várható teljesítményét egy HD 7750 segítségével. Bár a Cape Verde még a korábbi GCN S.I.-re épül, de a 3D megjelenítés teljesítményét ez az eltérés valószínűleg nem fogja jelentősen befolyásolni. Első körben a DDR3-as HD 7750 memóriáinak órajelét próbáltuk megemelni, de ezzel még 2000 MHz-ig sem jutottunk. Ezután egy GDDR5-ös modell frekvenciáját csökkentettük, de a 33,33 GB/s-hoz szükséges meglehetősen alacsony, 533 Mhz-es órajelet egyik szoftver sem engedte beállítani, pontosabban 670 MHz alatt már automatikusan visszaugrott a gyári 1150 Mhz-re a chipek frekvenciája. Végül kénytelenek voltunk egy kicsit radikálisabb eszközhöz nyúlni, így egy VGA BIOS szerkesztővel átírtuk a kártya gyári értékeit, mely próbálkozásunkat már siker koronázta.
A végeredmény
IGP/VGA megnevezése | Radeon R7 2xxD* |
Radeon HD 7750 (DDR3) |
Radeon HD 7750 |
Radeon HD 7770 |
Radeon HD 6670 |
Radeon HD 8670D |
---|---|---|---|---|---|---|
Kódnév | Spectre | Cape Verde Pro | Cape Verde XT | Turks | Devastator | |
Gyártástechnológia | 28 nm (GF) | 28 nm (TSMC) | 40 nm (TSMC) | 32 nm (GF) | ||
Mikroarchitektúra | GCN C.I. | GCN S.I. | VLIW5 | VLIW4 | ||
Tranzisztorok száma | nem ismert | 1,5 milliárd | 716 millió | 1,3 milliárd | ||
Lapka mérete | nem ismert | 123 mm2 | 118 mm2 | 246 mm2 | ||
GPU órajele | 720 MHz | 800 MHz | 1000 MHz | 800 MHz | 844 MHz | |
Shader processzorok típusa | multiprecíziós vektor | szuperskalár | ||||
Számolóegységek száma | 512 | 640 | 480 | 384 | ||
Textúrázók száma | 32 textúracímző és -szűrő |
40 textúracímző és -szűrő |
24 textúracímző és -szűrő |
|||
ROP egységek száma | 4 blokk (16) | 2 blokk (8) | ||||
Memória mérete | 1024 MB | 2048 MB | 1024 MB | |||
Memóriavezérlő | 128 bites hubvezérelt | |||||
Memória órajele terhelve (effektív) | 2133 MHz (DDR3) | 1600 MHz (DDR3) | 4500 MHz (GDDR5) | 4000 MHz (GDDR5) | 2133 MHz (DDR3) | |
Max. memória-sávszélesség | 34 132 MB/s | 25 600 MB/s | 72 000 MB/s | 64 000 MB/s | 34 132 MB/s | |
Támogatott DirectX | 11.2 | 11 | ||||
*Az integrált grafikus vezérlő valószínűsíthető elnevezése |
