Ethernet-sebesség és audiominőség, tuning
Ethernet
Az alaplapokon található integrált hálózati vezérlők minőségének leteszteléséhez a Windows 2000 DDK-ban megtalálható NTttcp benchmarkot hívtuk segítségül. A tesztben szereplő alaplapokat egy Cat6-os minősítésű UTP-kábelen keresztül összekötöttük egy szervergéppel, majd a gépeken lefuttattuk a következő parancsot:
szerver gép (sender) parancsa: ntttcps -m 4,0,IP-cím (xxx.xxx.x.xx alakban) -a
fogadó gép (receiver) parancsa: ntttcpr -m 4,0,IP-cím (xxx.xxx.x.xy alakban) -a
A program a lefutást követően a hálózati vezérlő adatáteresztő-képességét és az adatmozgatással járó processzorterhelést írja ki. A tesztünkben szereplő végső eredmény öt lefuttatott teszt átlaga.
A sebességet tekintve egyértelmű, hogy a PCIe-es vezérlőkhöz képest a PCI-osak lemaradtak. A PCIe-esek 91–94%-ban képesek kihasználni a gigabites sávszélességet, a PCI-osak esetében a PCI busz 133 MB/s-os korlátja 57%-ra csökkentette ezt az eredményt.
Processzorterhelésben a PCIe-es Marvell és az Attansic vezérlők szerepeltek a legjobban, a PCI-os Realtek vezérlő pedig a sor végére érkezett be.
Audio
Az alaplapokon található integrált audiovezérlők objektív teszteléséhez a Rightmark Audio Analyzer nevezetű programot vettük elő, mellyel egy egyszerű tesztet lefuttatva minőség szerint rangsorolhatjuk a hangkeltőket. Az RMAA egy világszerte elfogadott, referencia-hangkártyateszt program, amely hat szempont szerint vizsgálja meg és osztályozza az adott eszközt, majd hatféle rangsorolást kap az adott vezérlő az adott tesztben: Nagyon gyenge, Gyenge, Átlagos, Jó, Nagyon jó és Tökéletes. A teszt különböző fázisai röviden összefoglalva a következők.
Az átviteli függvény meghatározza, hogy az audioeszköz mely frekvenciákat tudja pontosan reprodukálni, és melyek vesznek el a lejátszás során. Általában a magasabb és alacsonyabb frekvenciák szoktak ennek szenvedő alanyai lenni, tehát az átlag feletti audioeszköz hanggörbéje relatíve egyenletes.
A THD (harmonikus torzítás) az audioeszköz által generált (általában) nemkívánatos harmonikus frekvenciák aránya. A magas minőségű hangkeltők jórészt alacsony (0,002 %-nál alacsonyabb) THD-vel rendelkeznek, de vannak kivételek.
Az IMD (intermodulációs torzítás) egy hangrendszer torzításának mértékét határozza meg, amennyiben abba többkomponensű jel kerül, ekkor a hangrendszerben nemkívánatos, a jelek összekeveréséből, modulációjából származó jelek is megjelennek.
A dinamika kifejezi számokban, hogy a nagyon gyenge jeleket (hangokat) az audioeszköz milyen minőségben képes reprodukálni.
A zajszint teszt a hangkeltő alapzaját (sziszegést) méri nulla bemeneti jelnél (a kisebb érték a jobb), a sztereó áthallás pedig a két oldal (bal és jobb) hanganyagának áthallását, dB-es csillapítását határozza meg (minél kisebb, annál jobb).
Rightmark Audio Analyzer 5.4 16 bit / 44 kHz |
Átviteli függvény (40 Hz-től 15 kHz-ig), dB | Zajszint, dB (A) | Dina- mika, dB (A) | THD, % | THD + zaj, dB(A) | IMD + zaj, % | Sztereó áthallás, dB | IMD 10 kHz-en, % | Minősítés |
Abit IP35 / IP35 Pro Realtek ALC888 |
+0,03, -0,10: Tökéletes |
-87,0: Jó |
86,9: Jó |
0,0028: Tökéletes |
-79,2: Átlagos |
0,019: Nagyon jó |
-83,8: Nagyon jó |
0,095: Jó |
Nagyon jó |
Asus P5K / P5KC Realtek ALC883 |
+0,25, -0,32: Jó |
-82,4: Jó |
83,0: Jó |
0,012: Jó |
-73,4: Átlagos |
0,028: Jó |
-79,8: Nagyon jó |
0,093: Jó |
Jó |
Asus P5K Deluxe ADI AD1988B |
+0,51, -0,08: Jó |
-55,3: Gyenge |
55,6: Gyenge |
0,044: Jó |
-49,1: Gyenge |
0,731: Gyenge |
-60,3: Átlagos |
0,281: Átlagos |
Átlagos |
Foxconn MARS Realtek ALC888 |
+0,12, -0,11: Nagyon jó |
-70,5: Átlagos |
71,1: Átlagos |
0,022: Jó |
-55,3: Gyenge |
0,367: Átlagos |
-66,8: Jó |
0,162: Átlagos |
Jó |
Gigabyte P35-S3 / DS3 Realtek ALC889A |
+0,01, -0,06: Tökéletes |
-86,4: Jó |
85,8: Jó |
0,0021: Tökéletes |
-79,5: Átlagos |
0,019: Nagyon jó |
-83,7: Nagyon jó |
0,093: Jó |
Nagyon jó |
Gigabyte P35-DS4 Realtek ALC889A |
+0,01, -0,06: Tökéletes |
-91,4: Nagyon jó |
91,1: Nagyon jó |
0,0039: Nagyon jó |
-81,6: Jó |
0,015: Nagyon jó |
-65,1: Jó |
0,092: Jó |
Nagyon jó |
MSI P35 Neo / Combo Realtek ALC888 MSI P35 Diamond Realtek ALC888T |
+0,02, -0,09: Tökéletes |
-88,6: Jó |
88,4: Jó |
0,0043: Nagyon jó |
-79,2: Átlagos |
0,018: Nagyon jó |
-83,7: Nagyon jó |
0,094: Jó |
Nagyon jó |
X-Fi Extreme Audio | +0,10, -0,01: Tökéletes |
-99,3: Tökéletes |
92,7: Nagyon jó |
0,0042: Nagyon jó |
-82,4: Jó |
0,0100: Nagyon jó |
-100,7: Tökéletes |
0,010: Nagyon jó |
Nagyon jó |
SB Audigy 2 (referen-cia) |
+0,10; -0,26: Nagyon jó |
-112,4: Tökéletes |
93,8: Nagyon jó |
0,0026: Tökéletes |
85,1: Jó |
0,0067: Tökéletes |
-109,0: Tökéletes |
3,692: Gyenge |
Nagyon jó |
Az analóg kimeneten „mért” hangminőségi elemzések során nagyobb meglepetések nem értek minket, a Realtek kodekek (888, 888T, 889A) korábban is, és most is átlagosan jó/nagyon jó eredményeket értek el, a részeredmények általában nagyon minimális eltérést mutatnak. Kicsit talán meglepő az Asus P5K Deluxe-on található ADI kodek szereplése, a részeredmények alapján mi még átlagos értékelést sem adtunk volna neki, a zajszint, a dinamika, a THD és az IMD sem jó, főleg ha azt vesszük, hogy sokkal olcsóbb alaplapokon a Realtek kodekekkel nincs ilyen gond. A P5K Deluxe-ot próbáljuk meg SPDIF-en keresztül használni. Természetesen lemértük az MSI P35 Diamondhoz adott X-Fi Xtreme Audiót is, illetve egy régi, de kommersz Audigy 2-t is. A két kártya elég hasonlóan szerepelt, a 10 kHz-es IMD-t leszámítva mégis az Audigy 2 volt jobb. Az Audigy 2 esetében ez a gyenge IMD-eredmény túlságosan kiugró, ezért gyanítjuk, hogy hardverhibáról lehet szó (már körülbelül 3 éves a kártya).

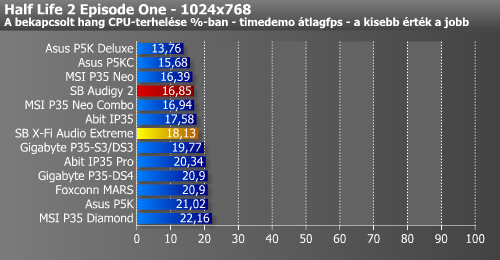

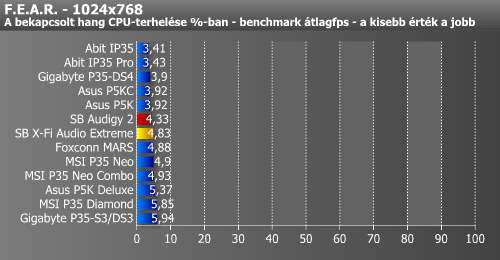

Játékokban a processzor terhelését is kimértük. HL2 alatt (5.1-es hangzást használtunk) a P5K Deluxe lett a befutó, de ne felejtsük el, hogy ennek volt a leggyengébb a hangminősége. A többiek 15–22%-ra terhelték a processzort, ami egy Core 2 Duo E6750 volt: jobbat is el tudnánk képzelni. FEAR alatt mindössze 3–6% volt a CPU-terhelés mértéke.
Az alaplapok bemutatása során már ismertettük az egyes típusokkal elért tuningeredményt, de ezeket most grafikonokon is ábrázoltuk. Mint már említettük, a Core 2 Duo E6750-es processzorunk valószínűleg 505 MHz-nél FSB-limites, ezért egyik alaplappal sem sikerült ennél magasabb FSB-órajelet elérnünk (kipróbáltunk egy E6700-at is, és azzal is 505 MHz volt a legnagyobb elért FSB-órajel, tehát nem is biztos, hogy az E6750-nek FSB-limitje van). Ezzel a processzorral általában 495 és 505 MHz-es FSB-t értünk el, csak a Foxconn MARS-sal voltak problémáink, ezzel mindössze 440 MHz-ig jutottunk. Mindebből arra a következtetésre jutottunk, hogy egy Core 2 Duo mellé ebből a szempontból – a kivételtől eltekintve – mindegy, hogy milyen alaplapot választunk. A 2 MB L2 cache-es processzorokat az alaplapok ennél biztosan magasabb FSB-n képesek járatni, tehát ne ez alapján válasszunk típust.

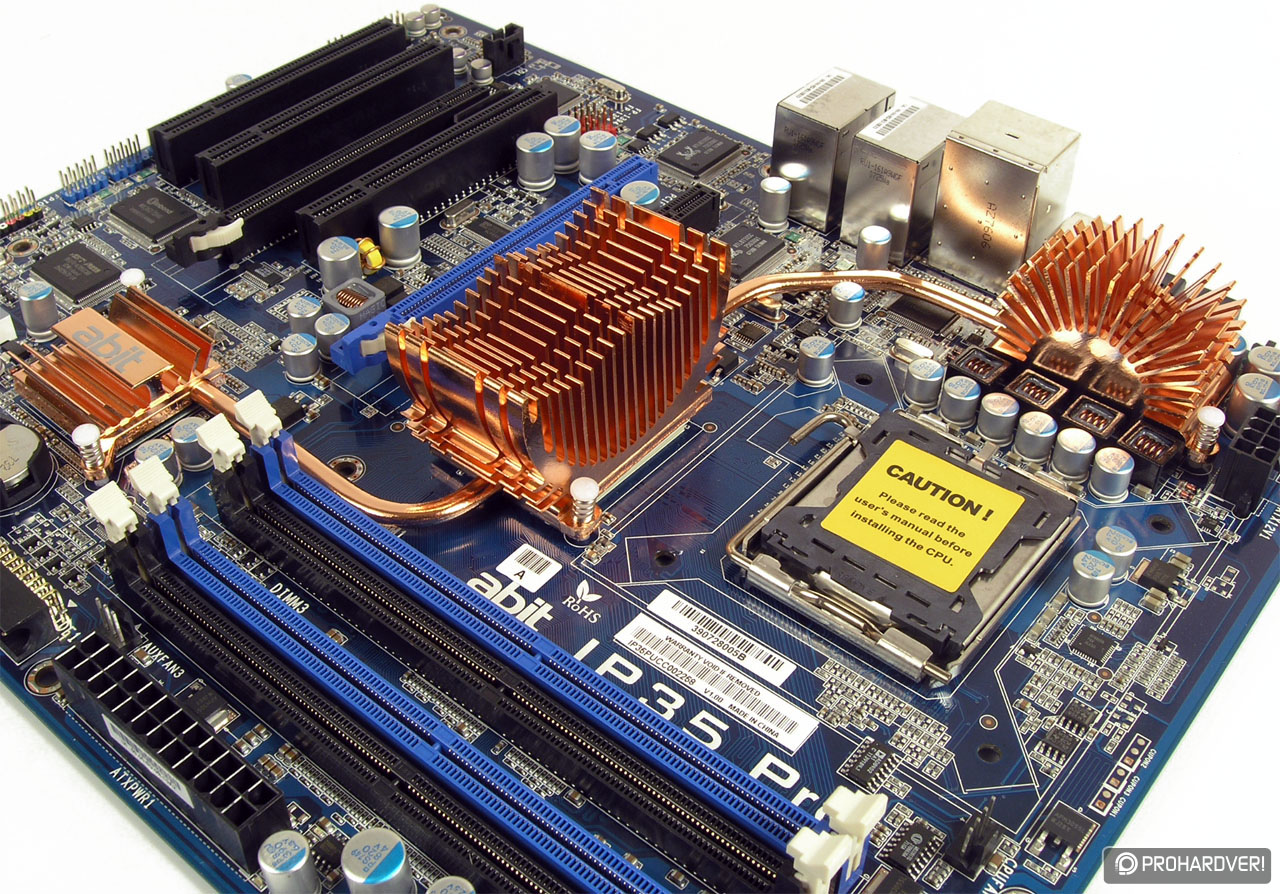

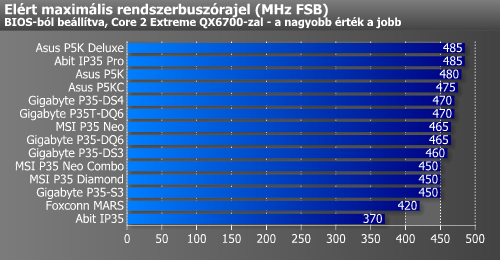

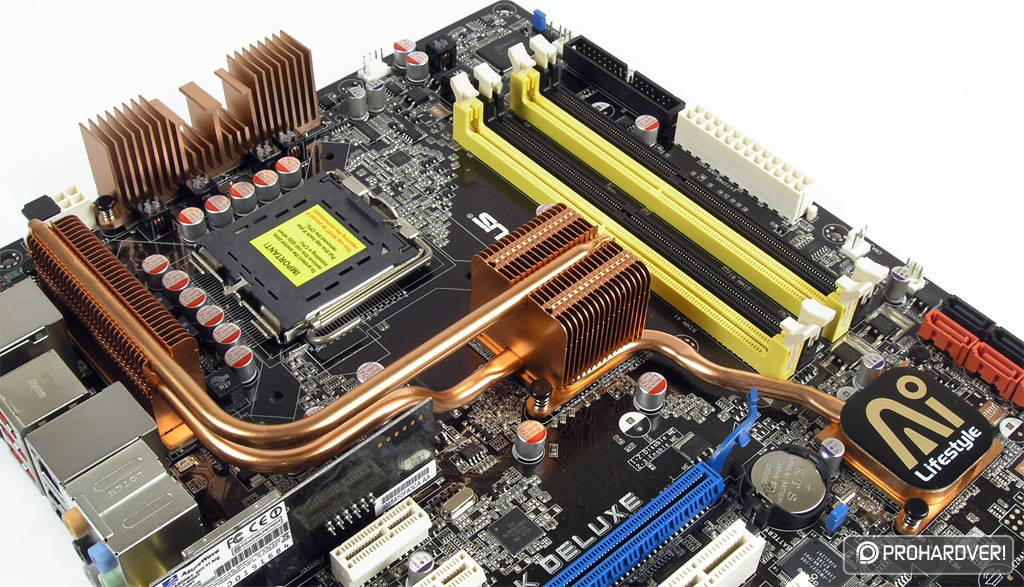

A Core 2 Quad már más történet, ezzel a processzorral már kibukott az alaplapok esetleges BIOS-beli vagy tervezésbeli hiányossága. Az első helyeket az Asus P5K Deluxe és az Abit IP35 Pro szerezte meg, talán nem véletlenül, hiszen ez a két gyártó volt mindig is a legelkötelezettebb a tuning mellett. Ugyanakkor az olcsóbb Asus P5K is jól szerepelt, és említésre érdemes még az MSI P35 Neo is, ezekről nem gondoltuk volna, hogy ilyen jó eredményt lesznek képesek elérni. A Foxconn MARS itt sem volt csúcson, na és az Abit olcsóbbik modellje, az IP35 lett a sereghajtó, talán egy újabb BIOS-szal ez a probléma megoldódik, de az is lehet, hogy nem, mert egyszerűen nem ilyen szintű terhelésre tervezték ezt a lapot. A Gigabyte közkedvelt S3/DS3 duója is jól szerepelt, továbbviszik a P965-S3/DS3 jó hírét. Ha azt vesszük, hogy a legnépszerűbb és legolcsóbb Core 2 Quad processzor mostanság a Q6600 2,4 GHz-es órajellel és 9-es szorzóval, akkor az elért 450 MHz-es FSB több, mint 4 GHz-es órajel elérését teszi lehetővé, szerintünk ez bőven elég.
