Az elmúlt hónap közepén szivárgott ki egy Ivy Bridge APU-kkal kapcsolatos útiterv, melyen belül fény derült az újdonságokat érintő tervekre, illetve a korábbi vezérlőlapkákkal való kompatibilitás részleteire. Ettől függetlenül a legtöbb piaci szegmensre új vezérlőhidak érkeznek, melyek a 7-es szériába tartoznak majd, és ezeket az Ivy Bridge APU-kkal párosítva megépíthető a Maho Bay platform.

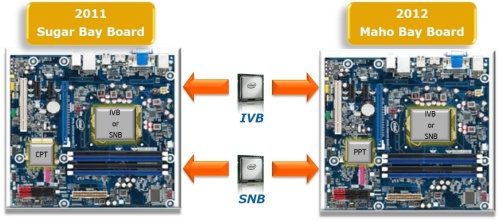

A részletek elemzése előtt megjegyeznénk, hogy az Intel az Ivy Bridge APU-kat kompatibilisnek tekinti a 6-os szériába tartozó vezérlőkkel, ám számos feltétele van a működésnek. Először is az adott alaplapnak Z68, P67, H67, vagy H61 vezérlőhíddal kell rendelkeznie, így a Q67 és a Q65 esetében a támogatás kizárt. Másodszor az alaplapnak támogatnia kell Manageability Engine 8L jelzésű verzióját. Ez első hangzásra bonyolultnak hangzik, de az alaplapgyártók az Ivy Bridge APU-k megjelenését követően ki fognak adni egy listát, hogy pontosan mely alaplapok felelnek meg ezeknek a követelményeknek. Természetesen BIOS és Firmware frissítésekre szükség lehet a megfelelő működéshez, és a vezérlőhíd oldaláról is a legújabb driver kell, hogy az új generációs integrált grafikus mag jól működjön. Az érintett alaplapokhoz minden szükséges szoftver elérhető lesz a megjelenés napján, vagy esetlegesen kicsit később. Végül pedig fontos szempont, hogy az Ivy Bridge APU PCI Express vezérlője csak akkor működik majd 3.0-s módban, ha ezt az adott alaplap, illetve a csatolóba helyezett bővítőkártya támogatja.
A 7-es szériába tartozó vezérlőhidak nagy újítása, hogy mindegyik képes majd kezelni az Intel IGP-jét, vagyis nem lesz többet P jelzésű modell. Emellett a Sandy Bridge termékeket is fogadják. Természetesen a 6-os sorozatú alaplapok többségének gyártása fokozatosan megszűnik, így az üzleti szférába szánt Q67, Q65 és B65 helyét átveszi a Q77, Q75 és B75, míg az otthoni rendszerek esetében a Z68, P67 és H67 triót rendre a Z77, Z75 és H77 váltja. Kivételt képez ez alól a H61-es vezérlő, melynek nem lesz frissített verziója. Ettől függetlenül új alaplapokkal számolni kell ennél a chipnél is, mivel az olcsó termékek egy része nem támogatja az Ivy Bridge APU-kat. Erről szintén az alaplapgyártók fogják részletesen tájékoztatni a potenciális vásárlókat.
A Maho Bay platform vezérlőhídjainak különbségeit az alábbi táblázat foglalja össze:
Szolgáltatások | Q77 |
Q75 |
B75 | Z77 | Z75 | H77 |
---|---|---|---|---|---|---|
Intel AMT 8.0 | van |
nincs | nincs | nincs | nincs | nincs |
Intel Standard Manageability | van | van | nincs | nincs | nincs | nincs |
Intel RST 11 | van | van | van | van | van | van |
PCI Express konfigurációk | egy x16 |
egy x16 | egy x16 | egy x16 / két x8 / egy x8 és két x4 |
egy x16 / két x8 | egy x16 |
Összes USB port száma | 14 |
14 | 12 | 14 | 14 |
14 |
USB 3.0-s portok | 4 | 4 | 4 | 4 | 4 | 4 |
PCI Express 2.0-s csatornák száma | 8 |
8 | 8 | 8 | 8 |
8 |
Összes SATA port száma | 6 | 6 | 6 | 6 | 6 | 6 |
SATA 6 Gbps-os portok | 2 |
1 | 1 | 2 | 2 |
2 |
CPU tuningfunckiók | nincs | nincs | nincs | van | van | nincs |
Natív PCI támogatás |
van | van | van | nincs | nincs | nincs |
A következő táblázat azt is összegzi, hogy mire lehet számítani a különböző vezérlőhidak esetében a Sandy, vagy az Ivy Bridge-dzsel:
Szolgáltatások | Sandy Bridge 6-os PCH |
Sandy Bridge 7-es PCH |
Ivy Bridge 6-os PCH |
Ivy Bridge 7-es PCH |
---|---|---|---|---|
Integrált USB 3.0 | nincs |
van | nincs | van |
PCI Express 3.0 | nincs | nincs | lehetséges | van |
Small Biz Advantage | nincs | nincs | nincs | Core CPU-kkal |
2012-es vPro és SIPP | nincs | nincs | nincs | Core CPU-kkal |
Firmware visszaállítás |
nincs | van | nincs | van |
Smart Response |
van, de csak Core CPU-kkal | |||
Smart Connect | nincs | van | nincs | van |
Wireless Display/Music | nincs | van | nincs | van |
Rapid Storage | nincs | van | nincs | van |

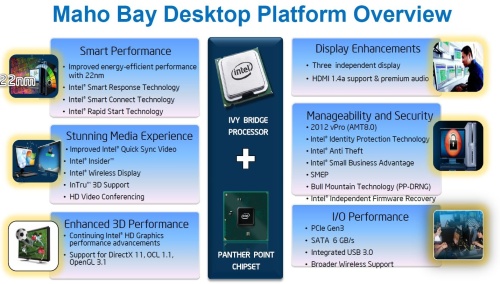

A hivatalos értelemben a Maho Bay platform csak Ivy Bridge APU és 7-es szériás Panther Point vezérlőlapka párosításából születik meg. Ez azért fontos, mert a platformhoz számos extra szolgáltatás tartozik, mint például a három független kijelző támogatása, ami a 6-os szériába tartozó vezérlőhidak esetében semmilyen formában nem érhető el. Emellett az alaplapgyártóktól úgy tudjuk, hogy az új HD Graphics IGP már támogatja a 23,976 Hz-es lejátszási módot. Ennek manapság alapszolgáltatásnak kellene lennie, de a Sandy Bridge nem kezelte. Az Ivy Bridge-dzsel azonban a HTPC-t építő közösség is számolhat, de az előbb részletezett funkcióhoz szükséges egy új generációs vezérlőhíd is. A DXVA teljes támogatásáról sincs hír, de az Intel a szoftveres oldalon dolgozik azon, hogy megkerüljék ezt a felületet, így az Ivy Bridge APU multimédiás szempontból is jó alternatíva lehet.
