A Pundit-R belseje
A borítólemezt két csavar tartja helyén, így azok lazításával és a lemez leemelésével hozzáférhetünk a barebone rendszerhez. A gép alapja az ASUS P4R8L típusú alaplap, amely az ATI RS300 / IXP200 chipek köré épül.
ATI IXP200
PCMCIA-vezérlő lapka
PCMCIA és 4-in-1 slotok belülről

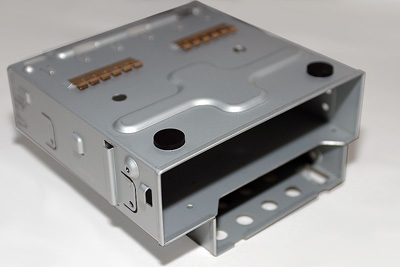

Az optikai - vagy más, öt és egynegyedes - meghajtó, valamint a merevlemez keretét három csavar kiszedése után felfelé kiemelhetjük a házból. A HDD és a CD beszerelése egyszerű, semmit sem ronthatunk el.
A processzor hűtőbordája rézből készült, súlyra is egy kellemes darab. Az alja gyárilag be van pasztázva, de ezt mi egy lefagyott operációs rendszer telepítés után a hagyományos, fehér szilikon-zsírra cseréltük. A borda alja viszonylag sima, de nem az igazi. A CPU beszerelése után tegyük rá a bordát és csak utána kínlódjuk be a RAM-modulokat. A bordát két leszorító tartja, melyek csak úgy rakhatóak a helyükre, ha a RAM-ok és a meghajtók kerete még nincsen beszerelve -- mindennek ára van, így itt a kis méretnek is.
Nem sok hely marad borda és RAM között
Ügyes megoldás a PCI-raiser kártya. Ennek köszönhetően normális méretű PCI-kártyából akár kettőt is szerelhetünk book PC-nkbe (példának okáért egy második LAN- és egy videokártyát). Említésre érdemes a Delta gyártmányú, 200 Watt teljesítményű tápegység:

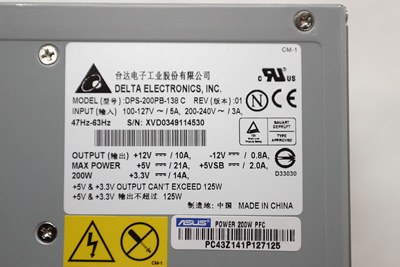

A tápegység..
..és hűtése
