Zalman ZM80D-HP - összeszerelés
A készlet sok elemből áll, és felszerelése igényel némi kézügyességet, ezért részletesen bemutatjuk, hogyan varázsoltuk rá PowerColor X800 Pro kártyánkra.
A hűtés felépítése

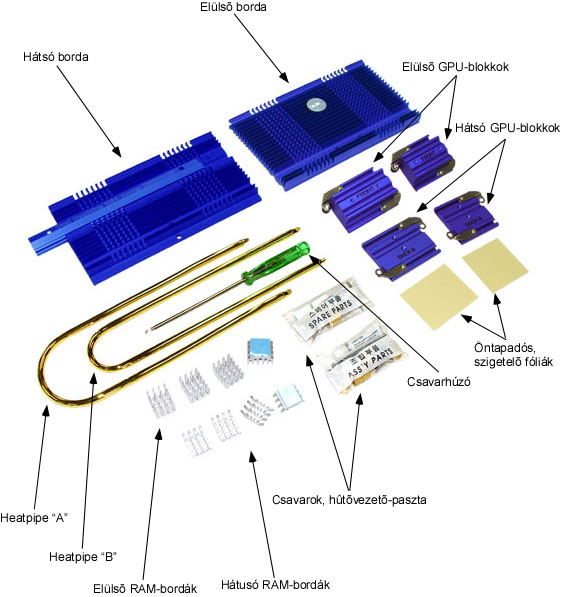

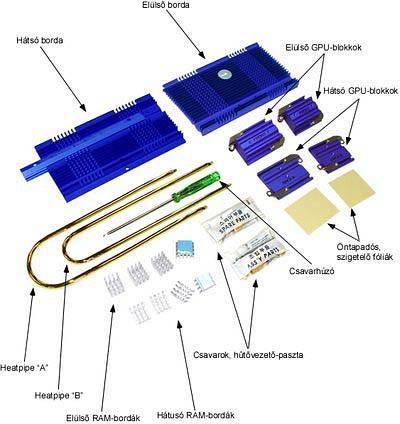

Az hűtés elemeire szedve [+]

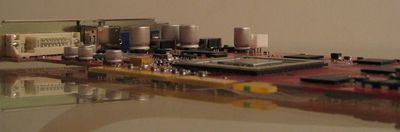

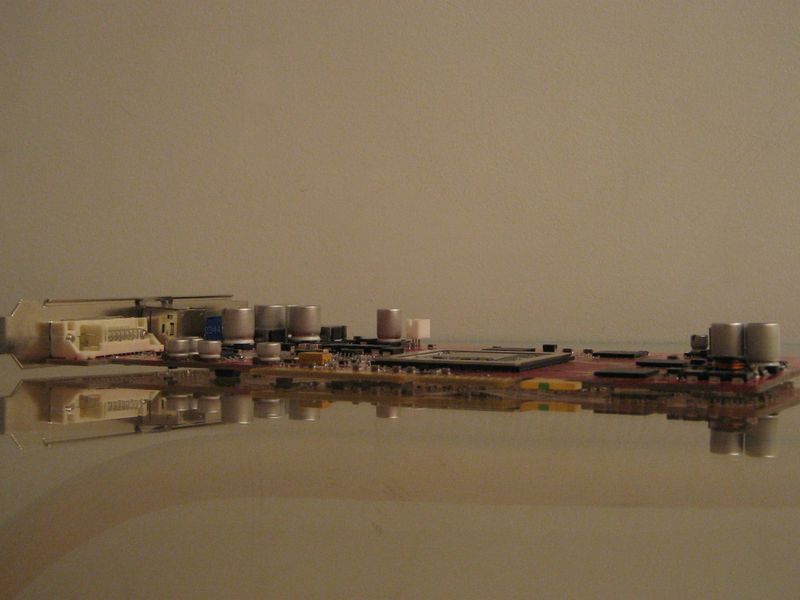

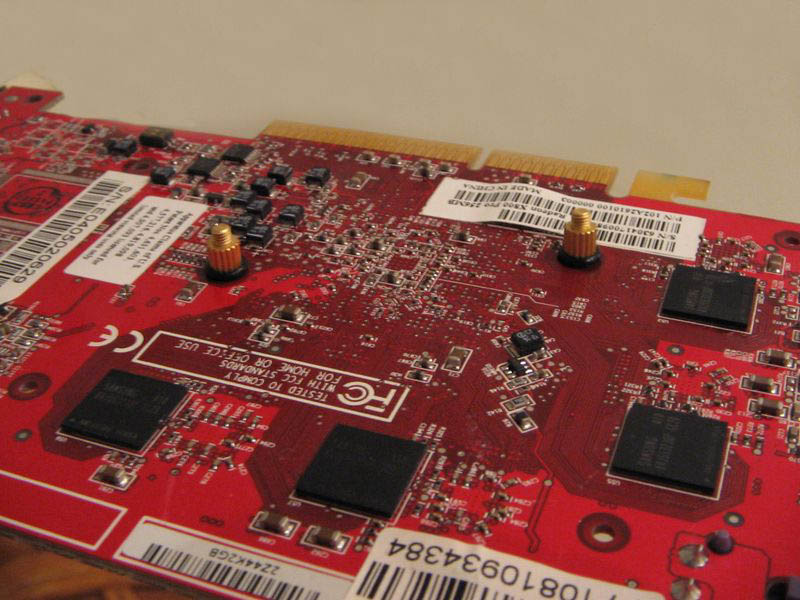

A hűtő felszerelése előtt a legelső lépés, hogy eltávolítjuk az eredeti hűtőrendszert, és a GPU-ra új réteg hővezető pasztát kenünk.

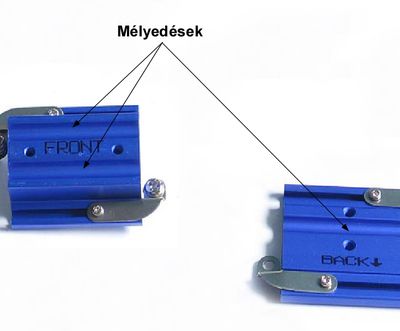

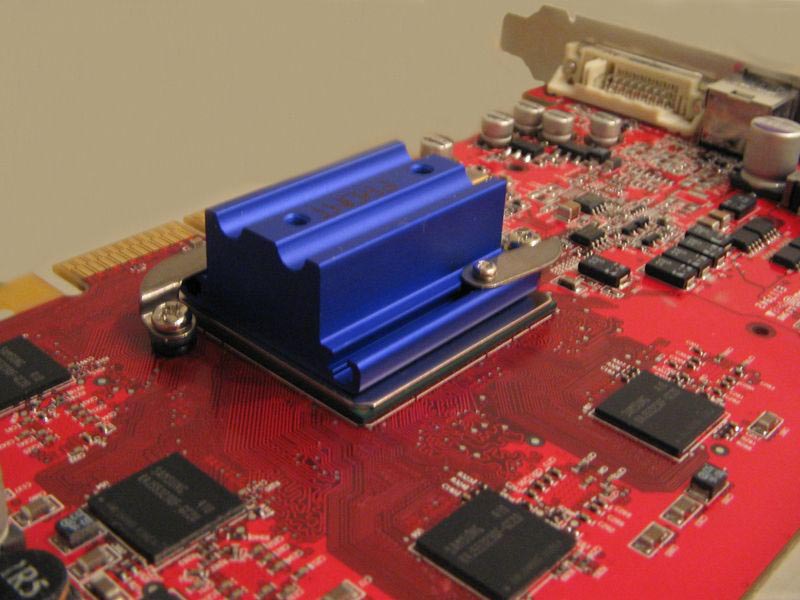

E mozzanat után felhelyezzük az elülső GPU-blokkot, majd a képeken látható módszerrel rögzítjük.

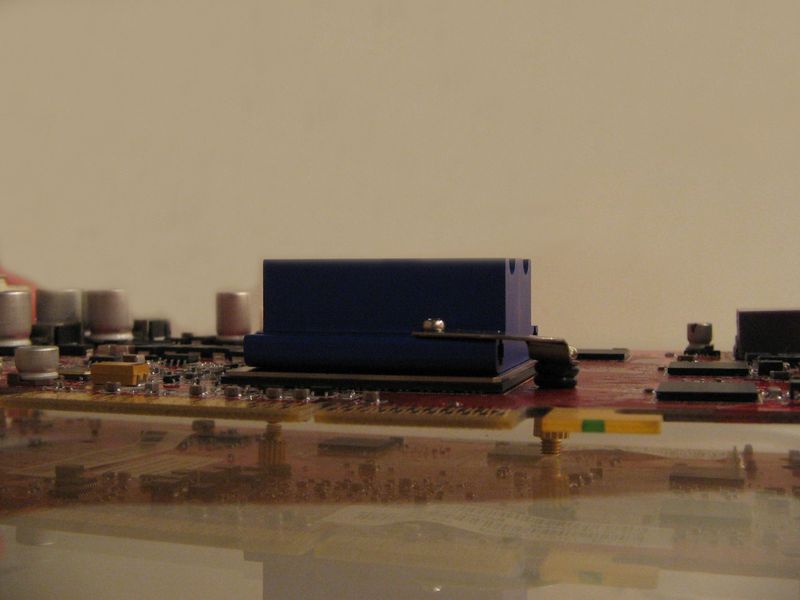

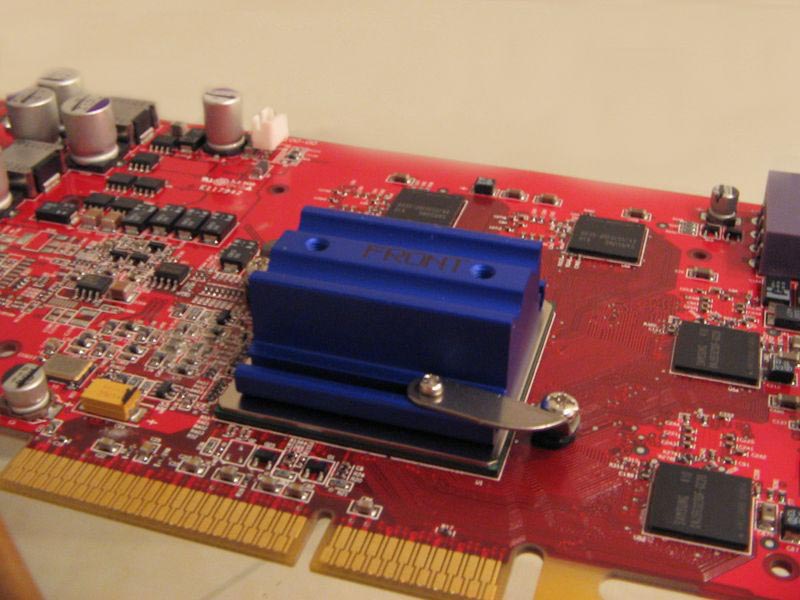

Az elülső GPU-blokk felszerelése [+]

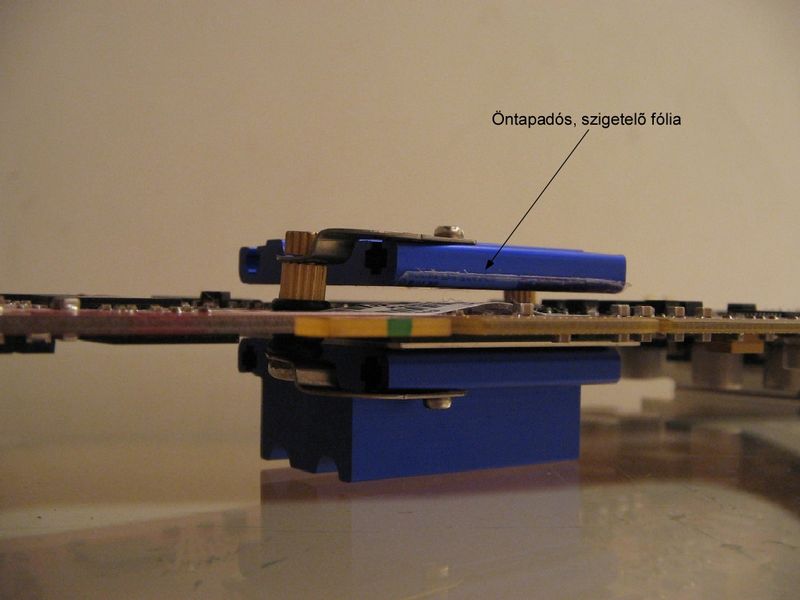

Az elülső GPU-blokk rögzítése után felhelyezzük a hozzá tartozó hátsó blokkot. Mielőtt ezt megtesszük, ráragasztjuk az öntapadós szigetelő fóliát. A fólia felhelyezése az esetleges áramköri zárlatok elkerülése végett szükséges.

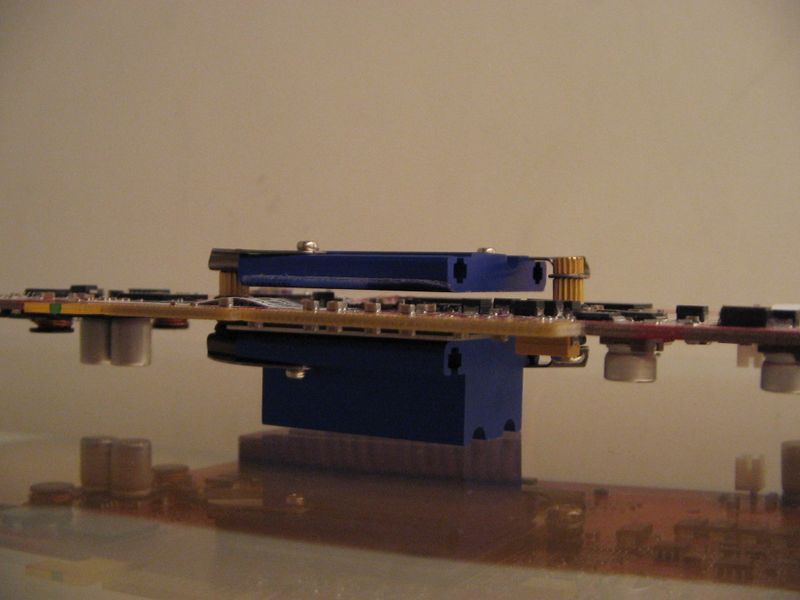

A hátsó GPU-blokk felszerelése [+]

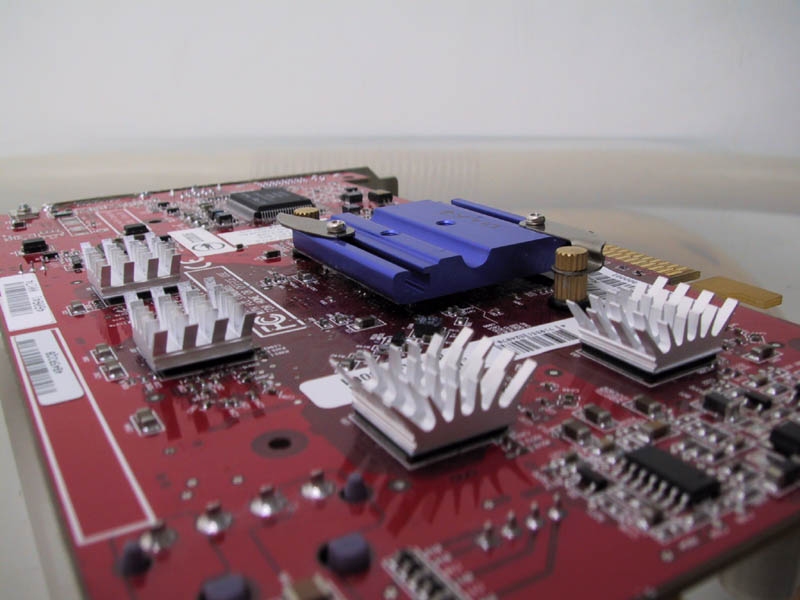

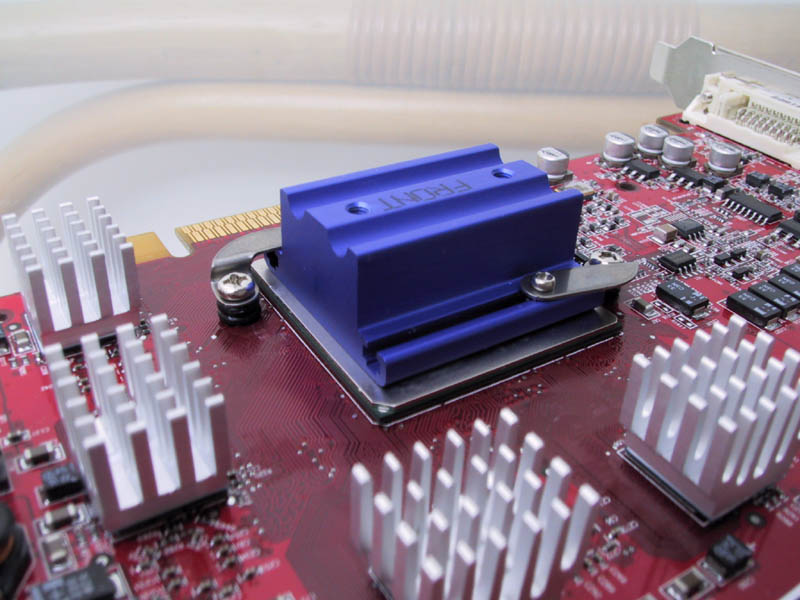

A következő dolgunk az, hogy felhelyezzük a RAM-okra az elülső, illetve hátsó RAM-bordákat. Ügyeljünk arra, hogy pontosan illeszkedjenek a bordák a RAM-okra, mert ha igazítás miatt levesszük őket a memóriákról, akkor többet nem nagyon fognak visszaragadni. Miután pontosan felraktuk őket, jó erősen megnyomkodjuk, hogy egyben maradjon minden.

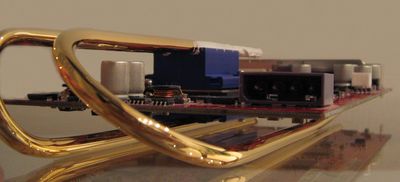

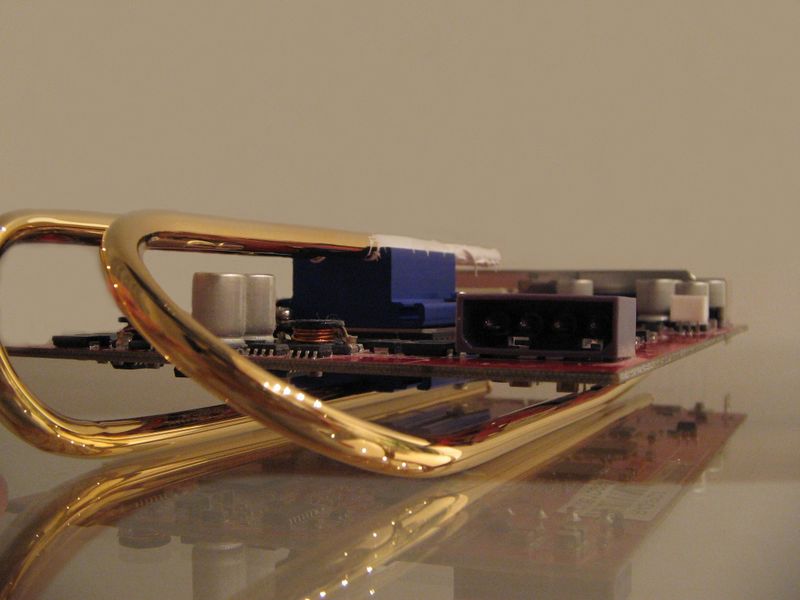

A RAM-bordák felhelyezése után a hőcsövek beillesztése és az elülső borda felfogatása következik. A mellékelt hővezető pasztával bekenjük a borda hátulján és a GPU-blokkon a csövek megvezetésére szolgáló járatokat. Ez fontos lépés, ugyanis sorsdöntő, milyen hatékonysággal kerül a hő a csövekről a bordára. A kenegetés után csavarokkal szorítjuk a hőcsöveket a GPU-bokk és a borda szendvicsébe.
Bekenve
Beszorítva

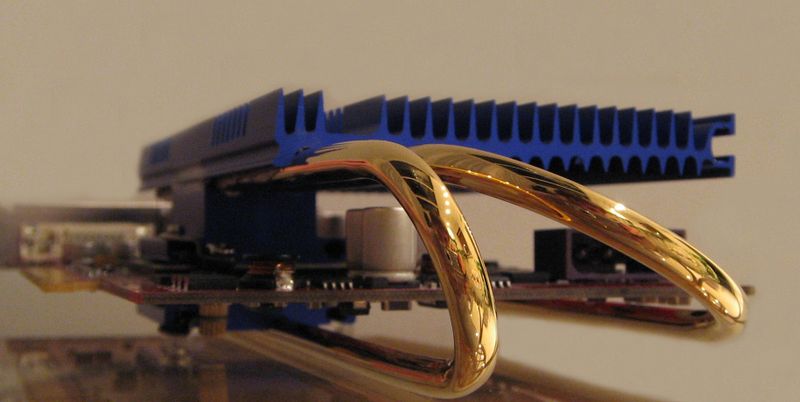

A hátsó bordát hasonlóan szereljük fel. Itt csak az egyik cső illeszkedik a GPU-blokkra, a másikat egy kiegészítő bordácska rácsavarozásával lehet a hátsó bordához rögzíteni.
Hátul csak az egyik hőcső illeszkedik a GPU-blokkra

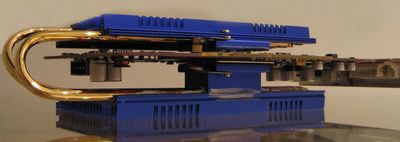

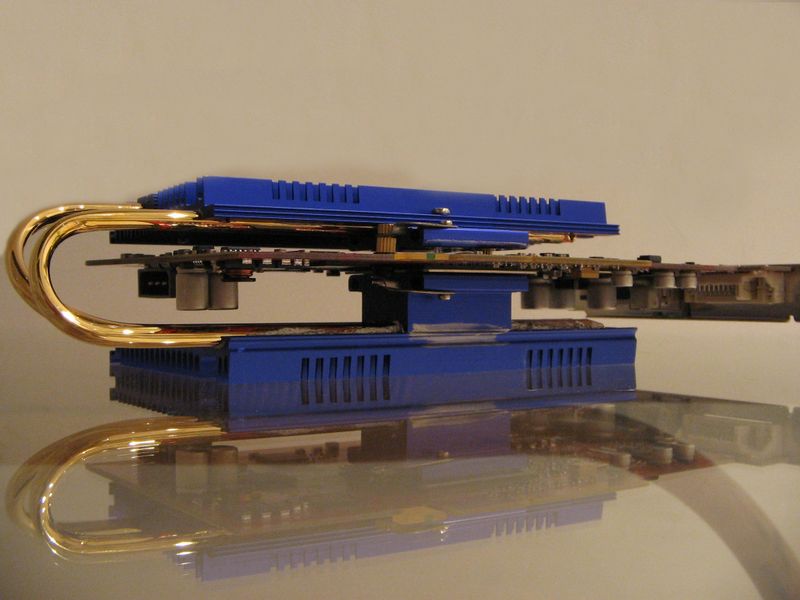

Felkerült a hátsó borda is

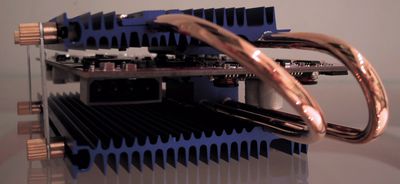

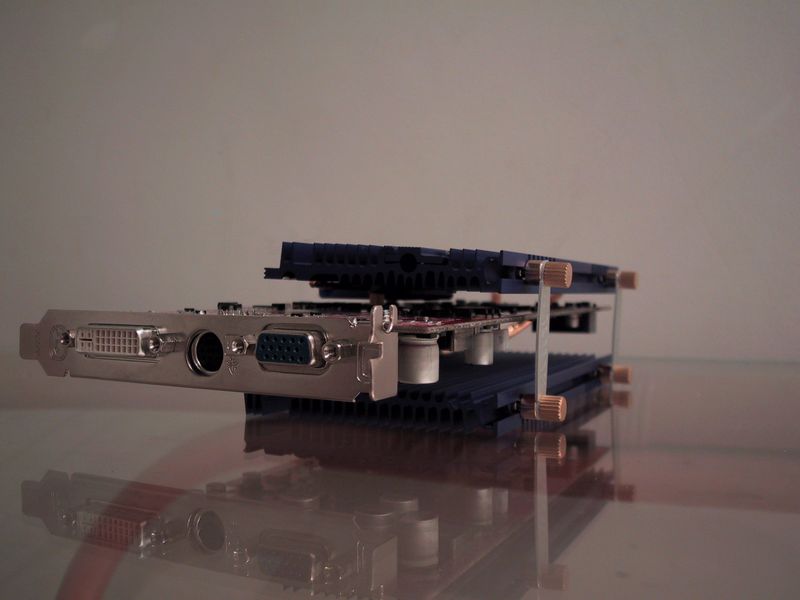

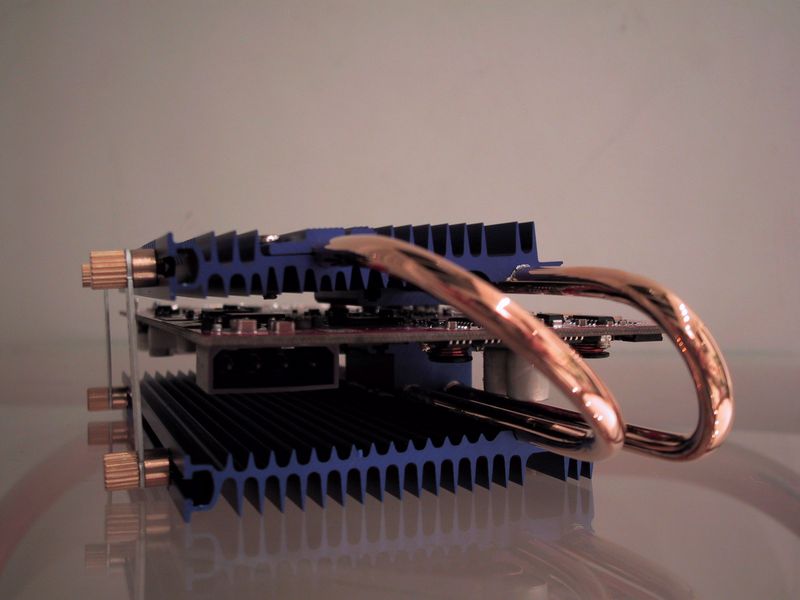

Miután a két bordát rögzítettük a GPU-blokkohoz, a Zalman feliratú fémlapokat csavarozzuk fel a képen látható módon a bordákra. A rögzítéshez szükséges csavarok fejét egyszerűen a bordák peremében kialakított járatokba kell bújtatni és ráhúzni a rögzítőket. Figyeltünk arra, hogy a fémlemezek a bordákra merőlegesen álljanak, ez a jó szerelési mód.

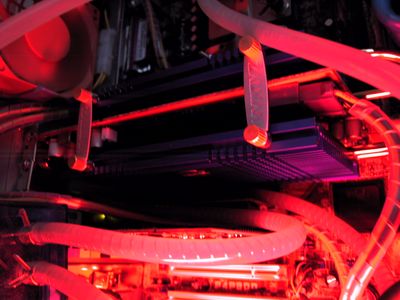

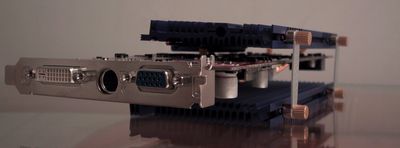

A passzív „szendviccsel” készen is voltunk, mehetett be az első körre a „sütőbe”

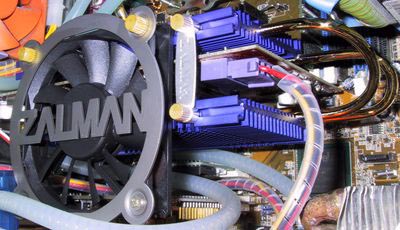

A ZM-OP-1 ventilátor felszereléséhez az egyik merevítő fémlapot újra le kellett vennünk. Kibújtattuk az egyik csavart a hátsó bordából és beraktuk az OP-1-et rögzítőket, majd visszahelyeztük a merevítőt, és a kártyát ismét teszteltük. Az OP-1 tápkábele egy molex csatlakozóra kapcsolódik, amiből kétféle csatlakozó ágazik szét. Ha a fehéret haszáljuk, akkor van csendes módban, ilyenkor 1400-at forog percenként és 20 dB zajt produkál. A fekete – normál – csatlakozóval kétszer ennyit pörög és a hangja 33 dB lesz. Mi a csendes üzemmódot részesítettük előnyben.
A hűtés gyönyörűen néz ki, de vajon megállja-e a helyét egy olyan esetben, amikor forr a videokártyánk „vére”?
A cikk még nem ért véget, kérlek, lapozz!
