Eltérő belső

Kinyitva a TX650-et máris szembesültünk az első Seasonic belsőre utaló jellel, a nagyszerű minőségű ADDA ventilátorral. A 12 centiméteres lapátkerék ugyanaz a különösen halk modell, amellyel a Corsair HX családnál találkoztunk.

Belül szinte teljesen ugyanazokat az áramköri elemeket és elrendezést láttuk, mint a HX520-ban, bár a nyomtatott áramkörön felfedeztünk pár apróbb különbséget. Természetesen a HX a moduláris kábelek panelje miatt valamivel hosszabb.

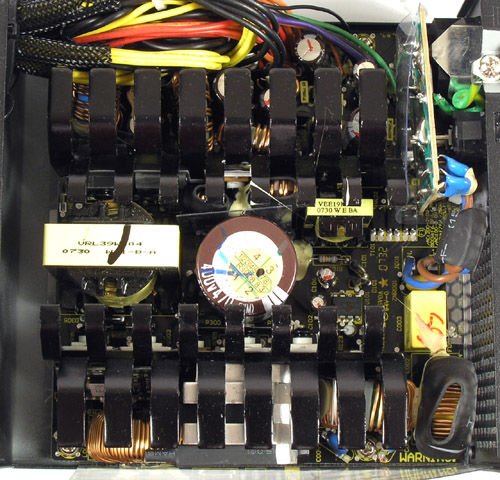

Corair TX650

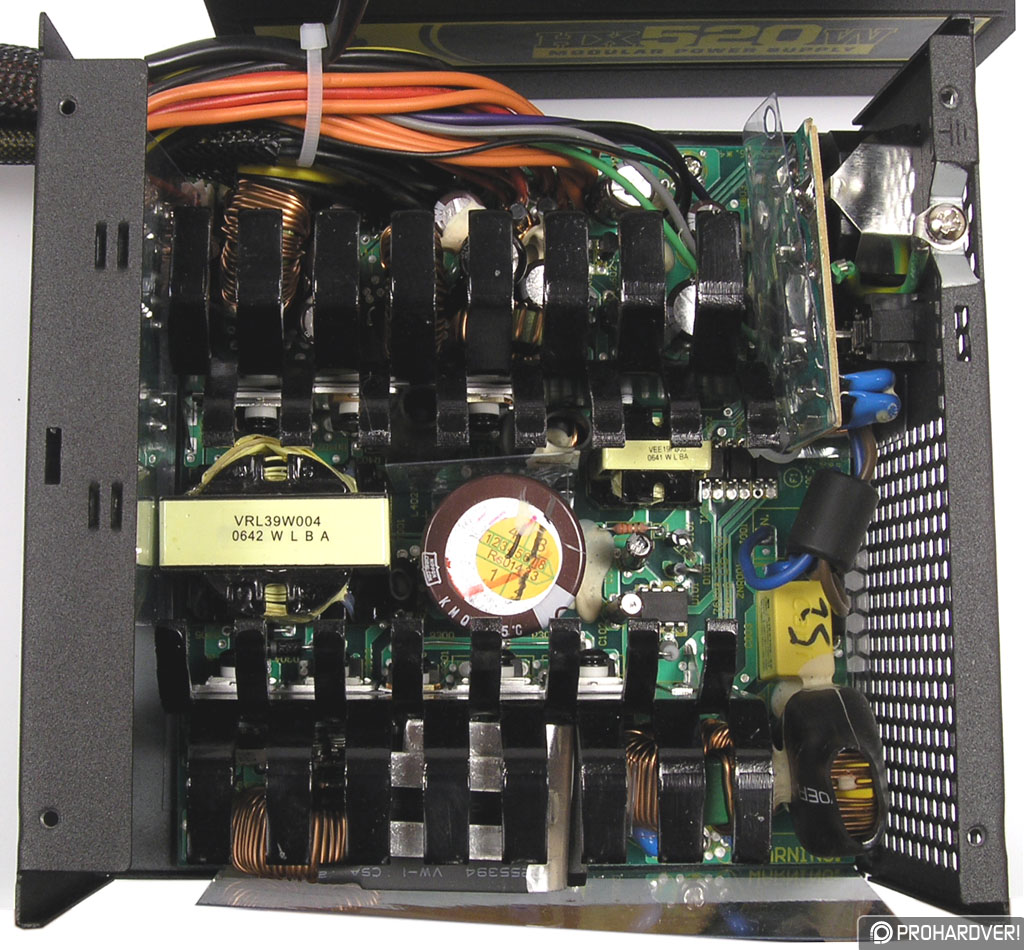

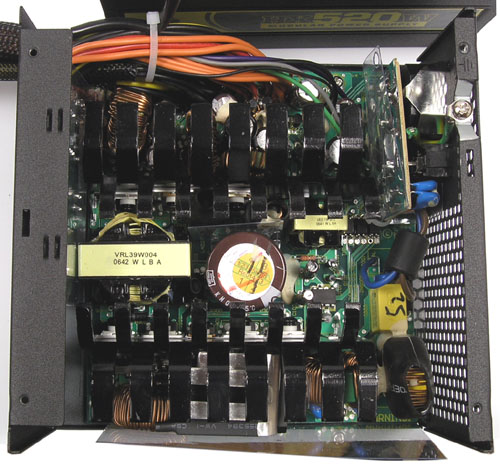

Corsair HX520

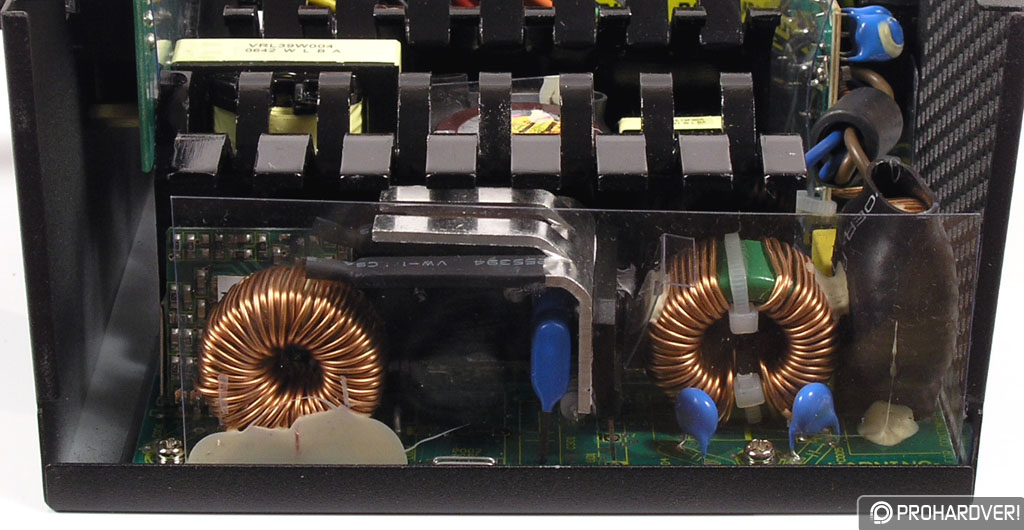

Szinte tökéletes az egyezés a bemeneti oldalon is, bár a 750-esnek valamivel nagyobb átmérőjű az egyik tekercse. Az alábbi két kép felső részén jól látszik, hogy most az egyetlen, középre helyezett bemeneti kondenzátor is nagyobb.

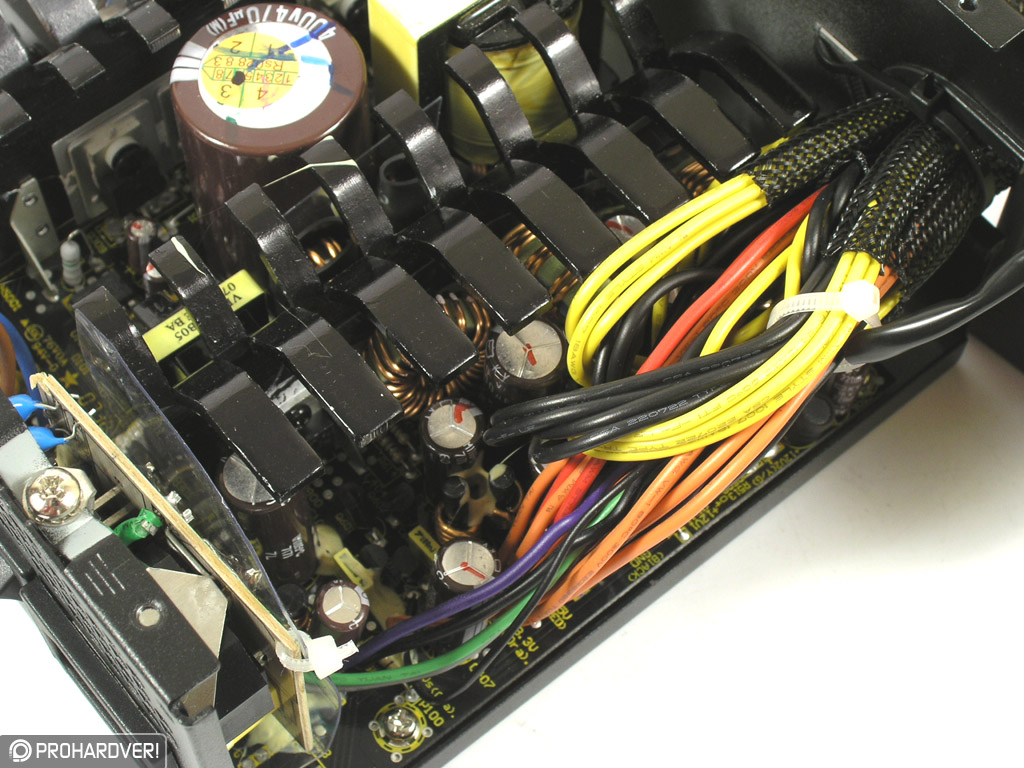

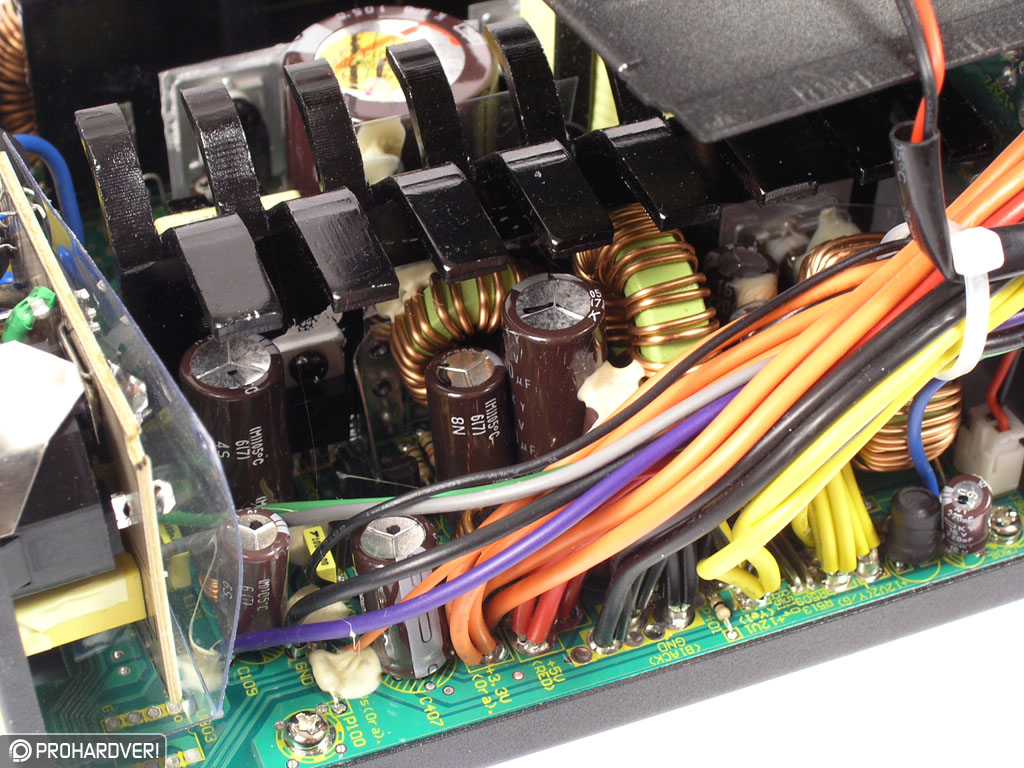

A kimeneti oldalak is egyforma elrendezésűek. A nyomtatott áramkör szélén két 12 voltos részleg van feliratozva, a kondenzátorok pedig 105 fokra hitelesítettek, és kellően távol vannak a forrósodó alkatrészeket hűtő bordáktól.

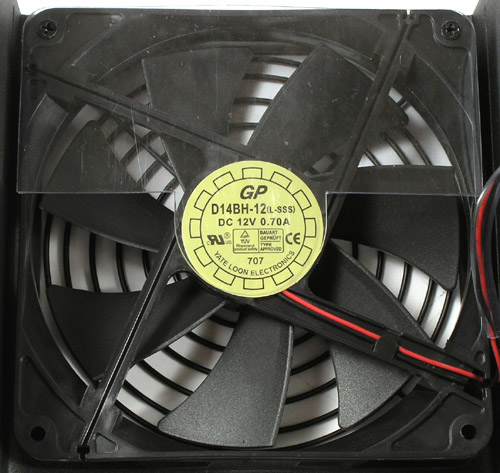

Nem ADDA ventilátora van a TX750-nek. A 14 centiméteres lapátkerék a Yate Loontól származik. Motorereje tisztességes 0,7 A, csúcssebessége pedig 2800 fordulat percenként, amihez közel 50 decibeles hangerő és iszonyatos légszállítási érték tartozik. Fura, hogy a ventilátornak szinte a fele le van fedve egy vékony műanyaglemezzel.

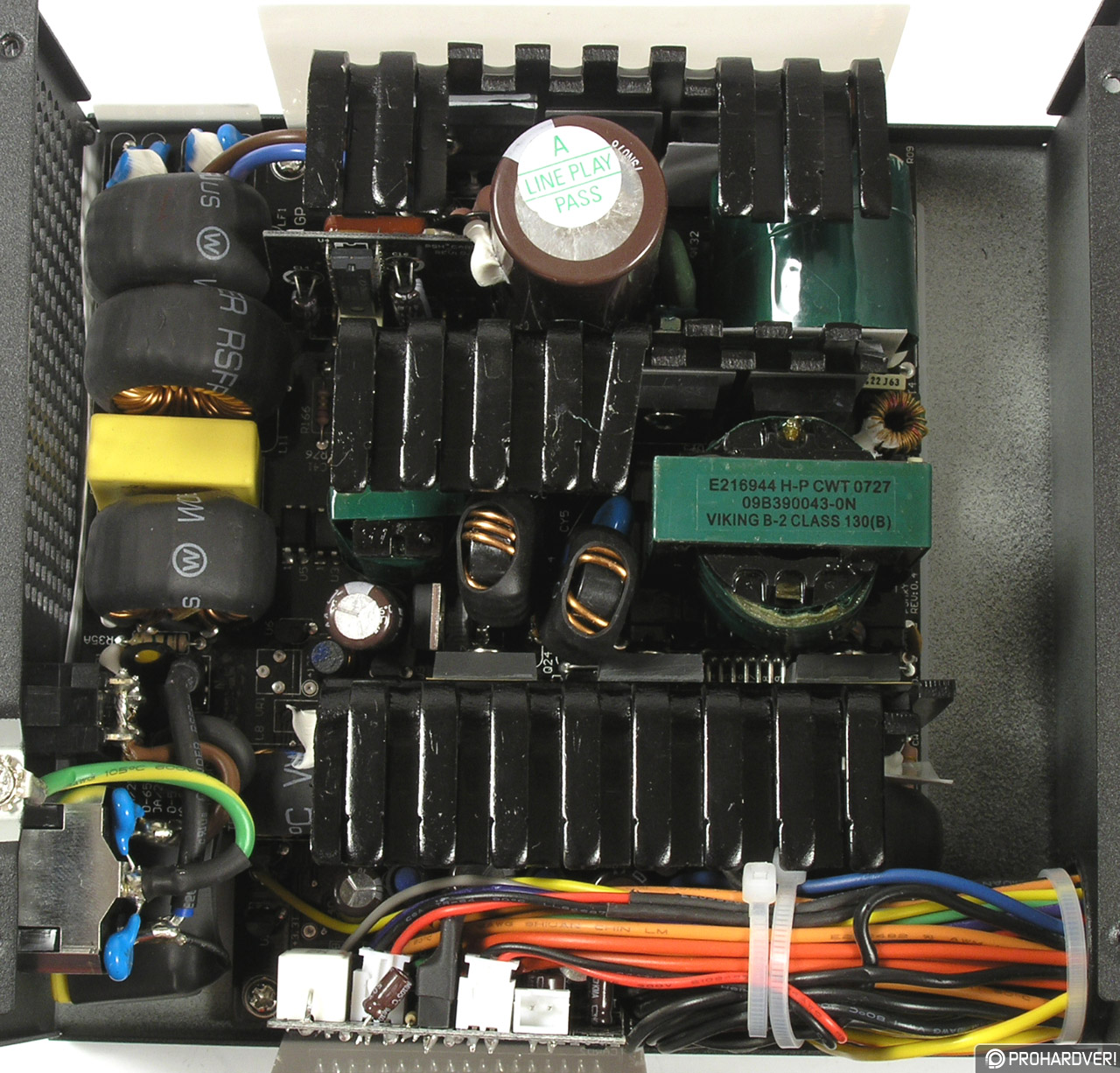

Meglepő, hogy a belső elektronikának semmi köze sincs a TX650-ben látott Seasonic megoldáshoz. Még nem láttunk olyat, hogy egy modellcsaládon belül két merőben eltérő felépítést, sőt beszállítót alkalmazzanak. Mindenesetre ez megmagyarázza a különböző merevségű kábeleket is. A TX750 belseje a CWT-től származik, minden bizonnyal a CWT-750VH rokona, amelynek szintén 14 centiméteres ventilátora van, bár 12 voltos részlegét négyfelé osztották. Hasonló belsőt használ egyes modelljeihez a Thermaltake. Érdekessége, hogy elég kompakt, és három bordára osztották szét a melegedő alkatrészeket.

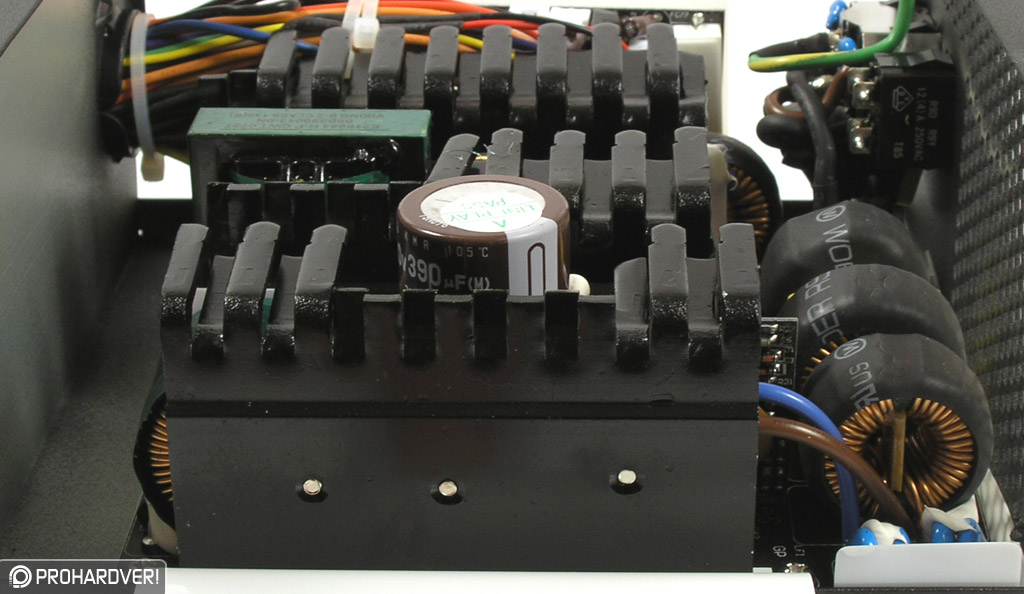

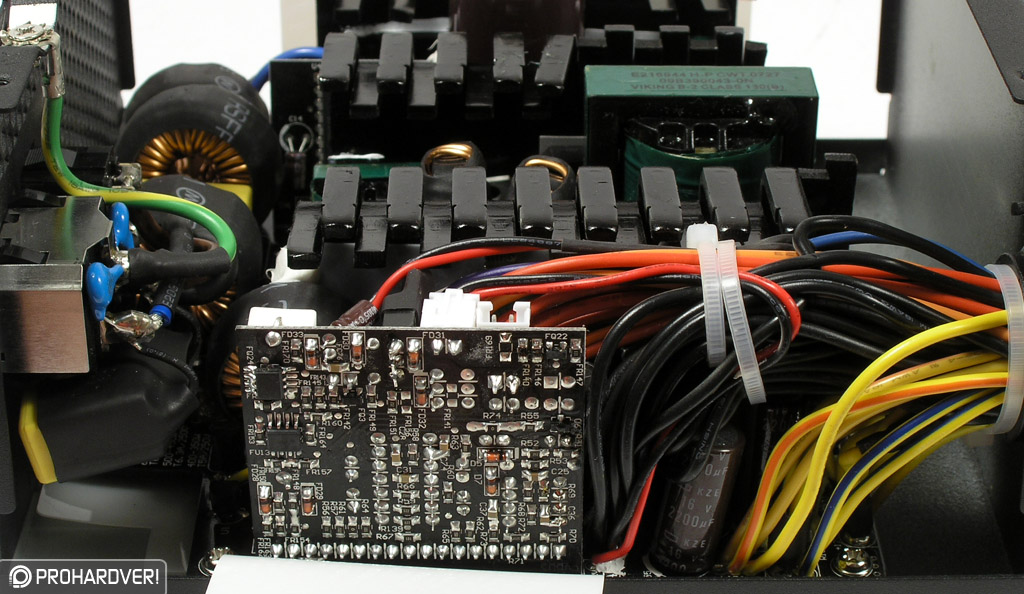

A bemeneti oldalon nem sok minden látszik a szélső bordától, csak a jó minőségű, 105 fokra specifikált nagy kondenzátor teteje. A kimeneti oldalt kis nyomtatott áramkör takarja ki, mely a ventilátor csatlakozóját és a védelmi áramköröket szállásolja el, de itt is 105 fokosak a kondenzátorok; mindemellett jó minőségű Nippon Cheni és KZE gyártmányok.

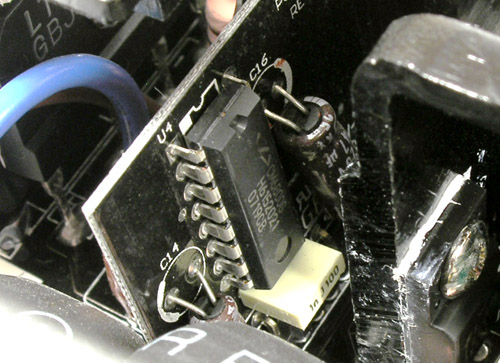

A táp PWM vezérlését és az aktív PFC funkciót külön kis nyomtatott áramkörre szerelt Champion CM6800G chip látja el.
